TSD 2.4 palcové rozlišení 240x320 UART Gen4-STM32 sériové rozhraní chytrý LCD modul
Tento chytrý displejový modul TSD o velikosti 2,4 palce nabízí výkonné vlastnosti v kompaktním designu. Díky rozlišení 240 × 320 a podpoře 65 tisíc barev poskytuje ostré a živé vizuály. Je postaven na platformě STM32 s komunikací přes UART, což zajišťuje rychlé odezvy a stabilní přenos dat. Podporuje operační systémy Linux a RTOS, obsahuje úložiště o kapacitě 128 Mbit (přizpůsobitelné) a nabízí vyhrazené rozhraní CTP pro rozšíření dotykového vstupu.
- Přehled
- Související produkty
1. Více než 20 let zkušeností, silné zázemí v oblasti návrhu TFT a kapacitních dotykových displejů.
2. Rychlejší podpora před a po prodeji. Podpora zákazníků od návrhu produktu až po konečný produkt.
3. Místní tým prodejců a inženýrů v Evropě pro dobré komunikace.
4. Ve všech našich obchodních vztazích dodržujeme přístup zaměřený na lidi, kvalitu a zákazníka jako první, rychle se vyvíjíme společně se zákazníky. Ve všech našich obchodních vztazích dodržujeme přístup zaměřený na lidi, kvalitu a zákazníka jako první, rychle se vyvíjíme společně se zákazníky.
| O tomto produktu |
TSD 2.4 palce 240x320 Rozlišení Gen4-STM32 Sériový Port Inteligentní Modul |
||
Typ LCD |
a-Si TFT, Transmisivní, Normálně černá |
|
Velikost LCD |
2.4 palce |
|
Rozlišení (Š x V) |
240x (RGB) × 320 pixel |
|

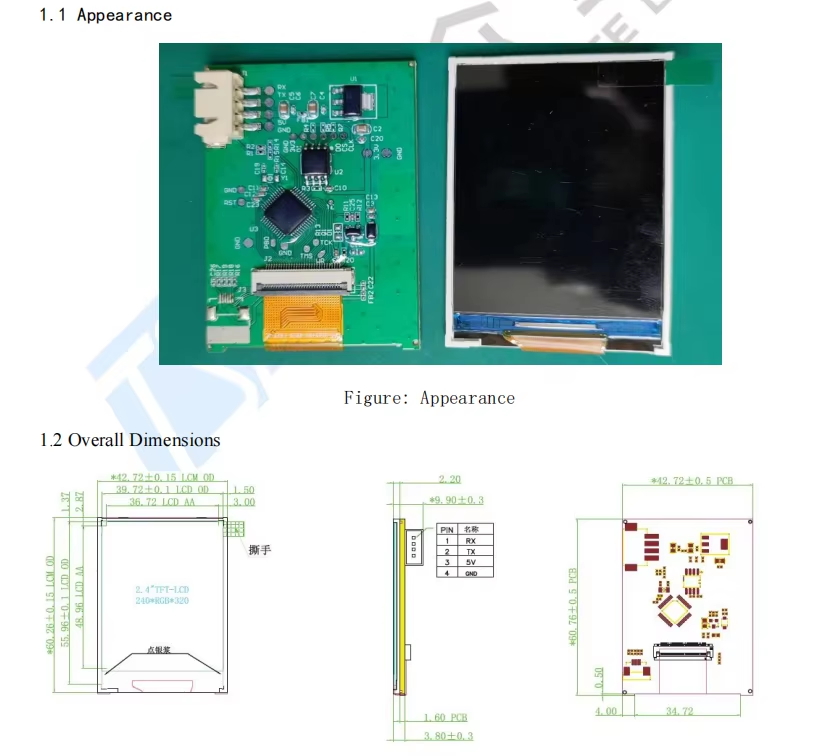

Náčrt velikosti |
42,72(H) x 60,26(V) x9,9(T) mm |
|
Aktivní oblast |
36,72 (H) x 48,96 V) mm |
|
Směr zobrazení |
Všechny hodiny |
|
Barevná hloubka |
16.7M |
|
Jas povrchu |
300(TYP)cd/m² |
|
Výkonnostní parametr |
Technické požadavky |
|
Pracovní napětí |
4,5V ~ 9V, typická hodnota: 5V |
|
Pracovní proud |
50mA ~ 150mA, typická hodnota 108mA |
|
Barvu displeje |
65K barev |
|
Komunikační režim |
UART (sériový port) |
|
Režim úložiště |
128Mbit norFlash (přizpůsobitelné) |
|
MCU |
STM32G0 |
|
Typ dotykového zařízení |
Porty CTP jsou vyhrazeny |
|
ochranné zařízení |
Komponenty PCBA jsou potaženy UV třemi protilepidelnými vrstvami |
|
Provozní teplota |
-20℃～70℃ |
|
Skladovací teplota |
-30℃～80℃/96h |
|
*Návrh UI & vývoj hardwaru a softwaru *Kompletně vybaveno různými STM32 hlavními řídícími jednotkami *Podpora LINUX & RTOS systému *Vynikající četnost obnovování obrazovky *Dynamické efekty zobrazení |
||
| O nás |
 |
Kdo je TSD? Společnost TEAM SOURCE DISPLAY (TSD) byla založena v roce 2004.
Hlavní kancelář se nachází v Šen-čenu,
výrobní závod je v Tung-kuanu.
Obchodní činnost společnosti TSD zahrnuje TFT LCD / kapacitní dotykové displeje / jednobarevné displeje / vývoj HMI.
výrobu a prodej jednočipových řešení.
|
Naši továrnu
◆ Provozuje čisté místnosti třídy 1000 a 100 s automatickou regulací vlhkosti a úplným uzemněním proti elektrostatickému výboji (ESD). Plně importovaná automatizace zajišťuje vysokopřesnou, kompletní výrobu „od začátku do konce“ pro konzistentní a spolehlivé výrobky. Celá výrobní plocha je vybavena specializovaným uzemněním proti elektrostatickému výboji (ESD) za účelem zajištění bezpečnosti výrobků.
◆ Naše produkty, které jsou podporovány pokročilým vybavením, přísnými systémy kontroly kvality a neustálou technologickou inovací, se široce používají v spotřební elektronice, průmyslovém řízení, chytrých domácnostech a mnoha dalších oblastech a získaly rozsáhlé uznání a důvěru zákazníků po celém světě.
◆ Navíc je náš zkušený výzkumný a vývojový tým připraven poskytnout rychlou a efektivní podporu při vývoji nových produktů a nabízet komplexní řešení pro návrh hardwaru i softwaru přizpůsobená potřebám zákazníků.
Výstava
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
Náš certifikát
Společnost si udržuje certifikáty ISO 9001 a ISO 14001 od roku 2017–2018 a mezi roky 2019 a 2020 rozšířila své kvalifikační certifikáty získáním standardů IATF 16949 a ISO 13485.
| Aplikace produktu |
Díky své kompaktní velikosti, průmyslově odolné konstrukci a jednoduché integraci přes rozhraní UART je tento chytrý LCD modul o úhlopříčce 2,4 palce ideálně vhodný pro vestavěné HMI aplikace. Široce se používá v průmyslových řídicích panelech, inteligentních domácích rozhraních (termostaty, bezpečnostní systémy), zdravotnických monitorovacích zařízeních a IoT bránách. Vyhrazené rozhraní CTP umožňuje snadnou modernizaci na dotykové ovládání, což jej činí ideální volbou pro vývojáře hledající spolehlivé a výkonné zobrazovací řešení.
| Balení a dodání |
| Často kladené otázky |
Q: Jak mohu najít správný produkt?
A: Pošlete nám prosím vaše požadavky; doporučíme vám naše standardní produkty. Pokud nevyhovují, provedeme potřebné úpravy a přizpůsobení.
Q: Jak lze produkt přizpůsobit?
A: Přizpůsobený postup probíhá následovně: Upřesnění rozsahu projektu → Vyplnění formuláře požadavků TSD → Technická analýza → Náklady → Hodnocení → Potvrzení zákazníkem → Poskytnutí výkresů → Potvrzení zákazníkem → Výroba vzorků → Schválení zákazníkem → Sériová výroba
Q: Přijímáte objednávky vzorků nebo malých sérií?
A: Ano, můžete nejprve objednat vzorky pro testování a malé množství jako pilotní výrobu (ne méně než MOQ).
Q: Jaké jsou podmínky platby?
A: Obvykle přijímáme T/T, Paypal, ostatní podmínky budou vyjednávány.
Q: Jak dlouhá je dodací doba?
O: Obvykle 3~5 dní pro ukázkové objednávky, pokud jsou zboží na skladě, a 4~5 týdnů pro hromadnou výrobu (záleží na množství a produktu)
Pokud máte jakékoliv vlastní požadavky, neváhejte nás kontaktovat.
