TSD Gen5-STM32-10,1 colių 1024*600 RS232/RS485/CAN 40pin GPIO TFT LCD ekranų moduliai

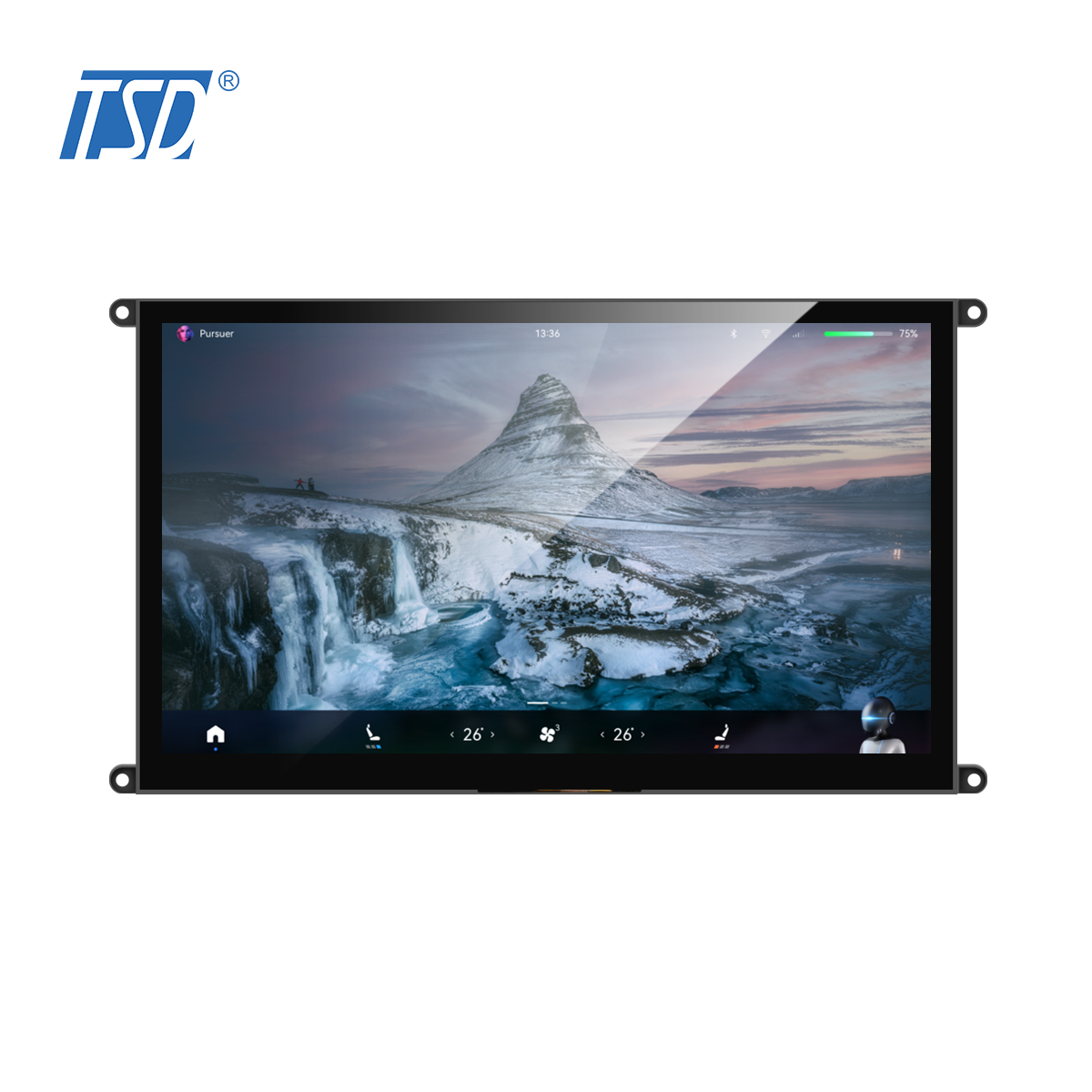

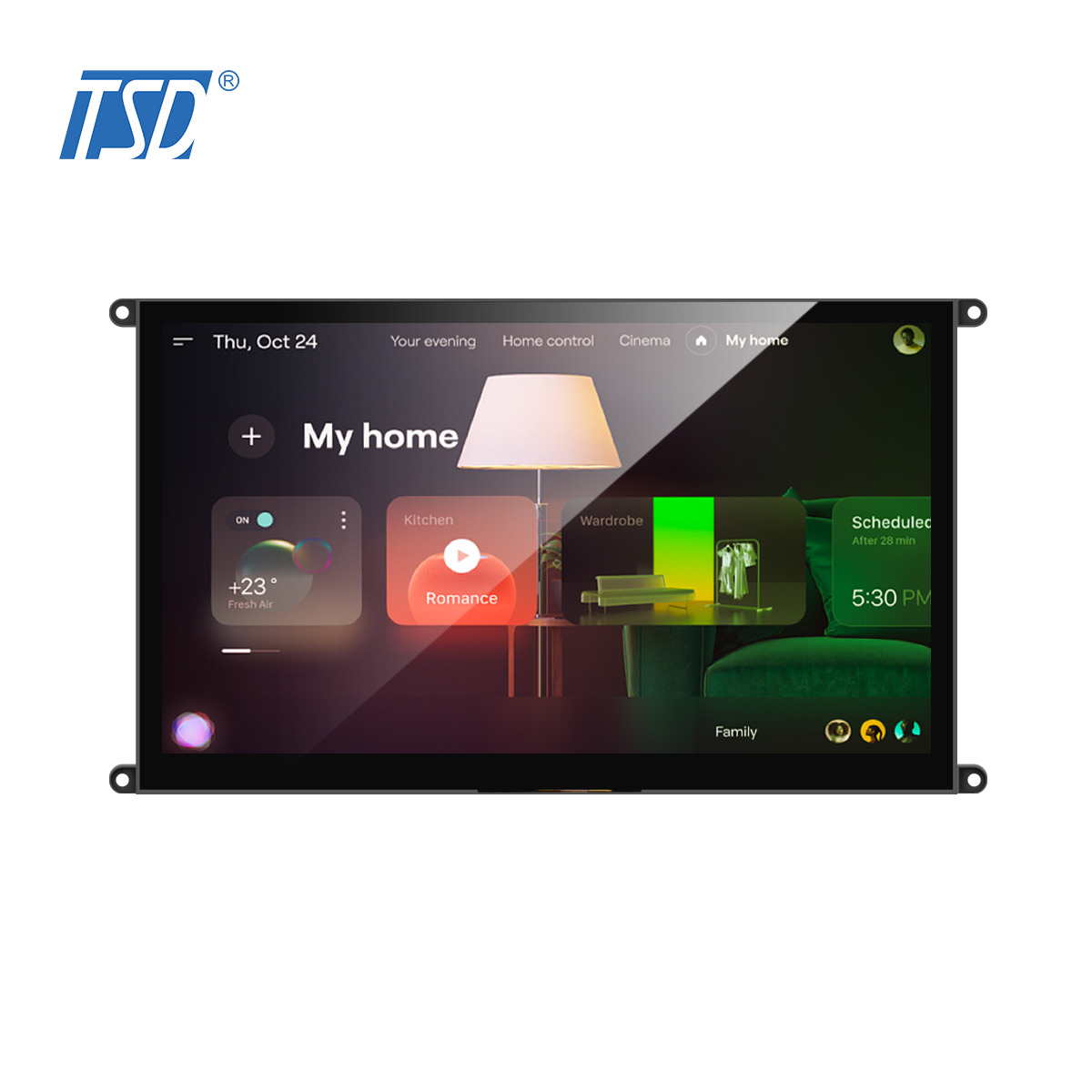

TSD Gen5 – STM32 – 10,1 colio TFT LCD ekranas (modelis: Gen5 – STM32 – 101CT – 02) yra universalus išmanusis ekranas pramoninėms ir įdėtosioms programoms. Šis ekranas turi 10,1 colio skydelį su 1024×600 skiriamąja geba ir aiškų vaizdą užtikrina naudodamas STM32H7R7x valdiklį. Jo paviršiaus šviesis siekia 300 cd/m², o matymo kampas – 360° visomis kryptimis, todėl vaizdas yra gerai skaitomas įvairiose apšvietimo sąlygose.
- Apžvalga
- Susiję produktai
1. Daugiau nei 20 metų patirtis, stipri pozicija TFT ir talpuminio lietimo (P-cap) projektavime.
2. Greitesnė prieš pardavimus ir po jų teikiamoji pagalba. Klientams padedame nuo produkto dizaino iki galutinių produktų.
3. Vietinė pardavimų ir inžinierijos komandų parama Europoje gerai užtikrinant ryšius.
4. Visuose savo veiklos aspektuose laikomės žmogaus, kokybės ir kliento pirmumo principų, greitai kartu su klientais vystydami savo veiklą. Visuose savo veiklos aspektuose laikomės žmogaus, kokybės ir kliento pirmumo principų, greitai kartu su klientais vystydami savo veiklą.
| Apie šią prekę |
Šis modulis sukurtas atitikti įterptųjų sistemų, pramoninės automatizacijos ir automobilių naudojimo atvejų reikalavimus – užtikrindamas aiškumą, reaktyvumą ir patikimumą.
Pagrindiniai akcentai:
Parodymas: 10,1″ TFT ekranas, 1024×600 raiška, 300 cd/m² ryškumas, 360° peržiūros kampas.
Valdiklis: STM32H7R7x – sklandžiam grafikos apdorojimui.
Pamirdinimas: Integruota talpyminė lietimo plokštė (CTP).
Sąsajos: RS232/RS485/CAN + 40 kontaktų GPIO – universalus prijungimas.
Temperatūra: –20 ~ +70 °C (veikimo temperatūra), –30 ~ +80 °C (saugojimo temperatūra).
| LCD tipas | 10,1 colio išmanusis ekranas |
| Dalies numeris | Gen5-STM32-101CT-02 |
| Rezoliucija | 1024xRGBx600 |
LCM+CTP šviesumas (B8) |
800 (tip.) su 80 % OCA / Delta E ≤ 4,0 cd/m2
|
LCM+CTP šviesumas (B5) |
500 (tipiška) su 50 % OCA / Delta E ≤ 2,5 cd/m² |
| Valdiklis | STM32H7R7x |
| Žiūrėjimo kampas | Visi valandų rodmenys |
| Vartotojo sąsaja | RS232/RS485/CAN, 40 kontaktų GPIO |
| Jutiklinis ekranas | su CTP |
| Darbinė temperatūra | -20~+70℃ |
| Laikymo temperatūra | -30~+80℃ |
| Apie mus |
 |
Kas yra TSD? TEAM SOURCE DISPLAY (TSD) įsteigta 2004 metais.
Pagrindinė būstinė yra Šenzhenе,
gamykla – Dongguane.
TSD veiklos sritis apima TFT LCD / talpuminius lietimo ekranus / monochrominius ekranus / žmogaus–mašinos sąsajos (HMI) kūrimą,
vieno čipo gamybą ir pardavimą.
|
Mūsų gamykla
◆ Veikia 1000 ir 100 klasės švaraus kambario sąlygomis su automatinio drėgmės valdymo sistema ir visišku elektrostatinio krūvio (ESD) įžeminimu. Visiškai importuota automatizacija užtikrina didelės tikslumo, nuo pradžios iki pabaigos gamybą, kad būtų gaminami nuoseklūs ir patikimi produktai. Visas mūsų dirbtuvės plotas aprūpintas specialia statinio elektringumo (ESD) įžeminimo sistema, kad būtų užtikrinta produkto sauga.
◆ Remdamiesi pažangia įranga, griežta kokybės kontrolės sistema ir nuolatine technologine inovacija, mūsų produktai plačiai naudojami vartotojų elektronikoje, pramoninėje valdyboje, protingų namų sistemose ir kitose srityse, pelnydami didelį pripažinimą bei pasitikėjimą klientų visame pasaulyje.
◆ Be to, mūsų patyrusi tyrimų ir plėtojimo komanda visada pasirengusi suteikti greitą ir veiksmingą naujų produktų kūrimo paramą, siūlydama išsamias įrangos ir programinės įrangos projektavimo sprendimų, pritaikytas klientų poreikiams.
Paroda
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
Mūsų sertifikatas
Įmonė nuo 2017–2018 m. išlaiko ISO 9001 ir ISO 14001 sertifikatus, o 2019–2020 m. papildomai įgijo IATF 16949 ir ISO 13485 sertifikatus.
| Produkto taikymas |
Taikymo sritys:
Skaitmeniniai prietaisų skydeliai: tradicinių matavimo prietaisų keitimas pritaikomais, didelės raiškos grafikais.
Vidurinės prietaisų skydelio ekrano plokštės: Užtikrina aiškią informacinės ir pramogų sistemos bei klimato valdymo matomumą.
Keleivių pramogos: Siūlo aukštos kokybės vaizdinę sąsają užpakalinėse sėdynėse įrengtoms sistemoms.
Pramoniniai žmogaus ir mašinos sąsajos (HMI) įrenginiai: Tinka sunkiosioms mašinoms, kurioms reikia didelės ryškumo ir stabilumo esant plačiam temperatūrų diapazonui.
| Pakavimas ir pristatymas |
| Dažniausiai užduodami klausimai |
K: Kaip galėčiau rasti tinkamą produktą?
A: Prašome išsiųsti mums savo reikalavimus, mes rekomenduosime savo standartinius produktus; jei jie netinka, atlikime būtinas pataisas ir pritaikymus.
K: Kaip individualizuoti produktą?
A: Tinkintų procedūrų eiga tokia: projekto apimties nustatymas → TSD reikalavimų formos užpildymas → inžinerinė analizė → kaina → vertinimas → kliento patvirtinimas → brėžinių parengimas → kliento patvirtinimas → pavyzdžių paruošimas → kliento patvirtinimas → masinė gamyba
K: Ar priimate eksperimentinių egzempliorių ar mažų kiekių užsakymus?
A: Taip, galite užsakyti eksperimentinius egzempliorius pirmiausia testavimui, o mažus kiekis kaip bandymo gamybą (ne mažesnis nei MOQ)
K: Kokie yra mokėjimo sąlygos?
A: Paprastai priimame T/T, Paypal, kitos sąlygos bus derybose.
K: Koks yra laikotarpis?
A: Paprastai 3~5 dienas imitams užsakymams, jei prekė yra sandėlyje, o masinė gamyba trunka 4~5 savaites (atsarginai kiekiui ir produktui)
Jeigu yra jokių individualių reikalavimų, nehesite mūsų sujungti.
