module afișaj LCD TFT de 7 inch 800*480 interfață UART EK9716BD&EK73002ACGB+FT5446
Acest modul de ecran serial de 7 inch este conceput pentru aplicații HMI. Alimentat de arhitectura fiabilă a driver-elor EK9716BD și EK73002ACGB, precum și de controller-ul tactil sensibil FT5446, este ideal pentru proiecte care necesită o integrare ușoară și eficiență din punct de vedere al costurilor. Folosind o simplă conexiune UART (TTL), elimină nevoia de cablare RGB complexă sau de procesoare de înaltă performanță. Dezvoltatorii pot controla ușor funcțiile grafice și tactili folosind comenzi seriale de bază cu MCU-uri populare, cum ar fi STM32, Arduino și ESP32.
- Prezentare generală
- PRODUSE CONEXE
1. Peste 20 de ani de experiență, o bază solidă în proiectarea afișajelor TFT și a ecranelor tactile capacitiv.
2. Suport mai rapid înainte și după vânzare. Asistăm clienții de la conceperea produselor până la produsele finale.
3. Echipa de vânzări și ingineri locală din Europa pentru o comunicare bună.
4. Urmează o abordare orientată spre oameni, de calitate și centrată pe client în toate relațiile noastre, dezvoltându-ne rapid împreună cu clienții. Urmează o abordare orientată spre oameni, de calitate și centrată pe client în toate relațiile noastre, dezvoltându-ne rapid împreună cu clienții.
| Despre acest produs |

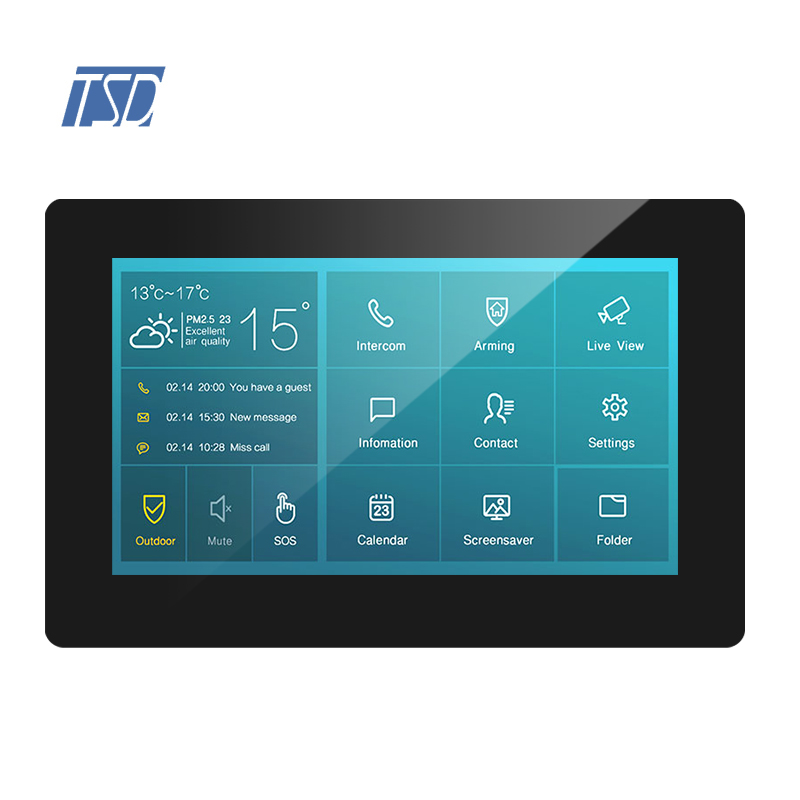

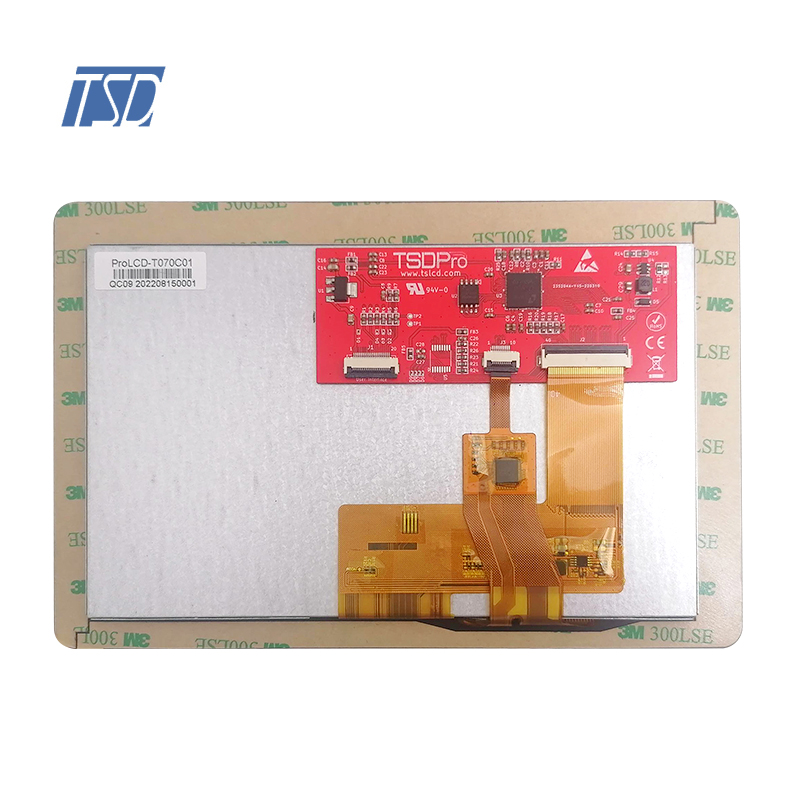

Acesta este un modul de afișaj LCD TFT de 7 inch, cu o rezoluție de 800×480 (WVGA). Este comandat de combinația de circuite integrate EK9716BD (driver sursă) și EK73002ACGB (driver poartă), asigurând o ieșire stabilă și fiabilă a imaginii. Spre deosebire de ecranele RGB standard, acest modul utilizează o interfață de comunicare UART (serială), simplificând în mod semnificativ cablarea și reducând cerințele privind porturile de intrare/ieșire (I/O) ale microcontrolerului gazdă (MCU). În plus, integrează controllerul capacitiv de atingere FT5446, oferind o experiență multi-touch responsivă, făcându-l o soluție ideală „plug-and-play” pentru sisteme încorporate și aplicații industriale de interfață om-mașină (HMI).

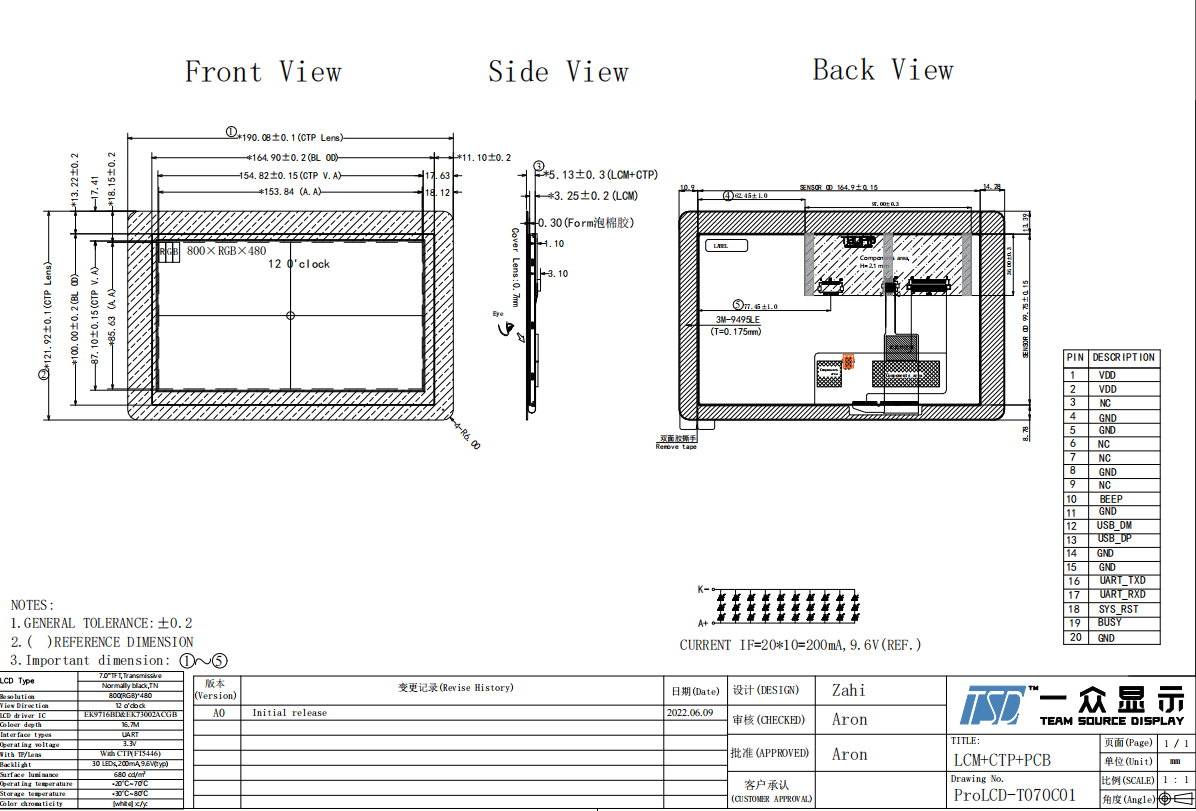

Specificații tehnice
| MĂRIME (INCH) | 7.0 |
| Număr de parte | ProLCD-T070C01 |
| Rezoluție | 800xRGBx480 |
| Contur (mm) | 164.90x100.00x3.25 |
| Zonă Activă (mm) | 154.08x85.92 |
| Unghi de vizionare | 12h |
| Interfață | UART |
| Luminositate (nit) | 680 |
| Circuit Integrat Driver | EK9716BD & EK73002ACGB+FT5446 |
| Opțiune touchscreen | LCM+CTP+PCB |
| Despre noi |
 |
Cine este TSD? TEAM SOURCE DISPLAY (TSD) a fost înființată în 2004.
Sediul central se află în Shenzhen,
fabrica este situată în Dongguan.
Domeniul de activitate al TSD acoperă afișaje TFT LCD / ecrane tactile capacitiv / afișaje monocrome / dezvoltare HMI,
producție și vânzare de microcontrolere monolitice.
|
Fabrica noastră
◆ Funcționăm în instalații de producție curate certificate conform ISO 7 (Clasa 10.000), utilizând o gamă completă de echipamente automate importate pentru producție și testare. Această configurație permite automatizarea de înaltă precizie și stabilă pe întreaga durată a fluxului de lucru — de la laminarea panourilor și asamblarea modulelor până la testarea finală a performanței — punând bazele unei consistențe și fiabilități superioare a produselor.
◆ Sprijinit de echipamente avansate, sisteme riguroase de control al calității și inovații tehnologice continue, produsele noastre sunt utilizate pe scară largă în domeniul electronicii de consum, al controlului industrial, al aplicațiilor pentru case inteligente și nu numai, obținând o recunoaștere și încredere extensivă din partea clienților din întreaga lume.
◆ În plus, echipa noastră experimentată de cercetare și dezvoltare este pregătită să ofere sprijin rapid și eficient pentru dezvoltarea de noi produse, oferind soluții complete de proiectare hardware și software adaptate nevoilor clienților.
Târg
 |
 |
 |
 |
||||
|
|
|
|
 |
 |
 |
 |
||||
|
|
|
|
Certificatul nostru
Compania și-a menținut certificatele ISO 9001 și ISO 14001 începând cu perioada 2017–2018 și și-a extins ulterior acreditările obținând standardele IATF 16949 și ISO 13485 între anii 2019 și 2020.
| Aplicații ale produsului |
● Control industrial și automatizare: ideal pentru monitorizarea stării echipamentelor, panourile de configurare a parametrilor și controlerele PLC, unde este necesară o funcționare stabilă în medii cu interferențe electromagnetice.
● Inteligent Acasă & Securitatea clădirilor: Utilizat ca panou central de comandă pentru sistemele de iluminat, controlul accesului și monitorizarea mediului.

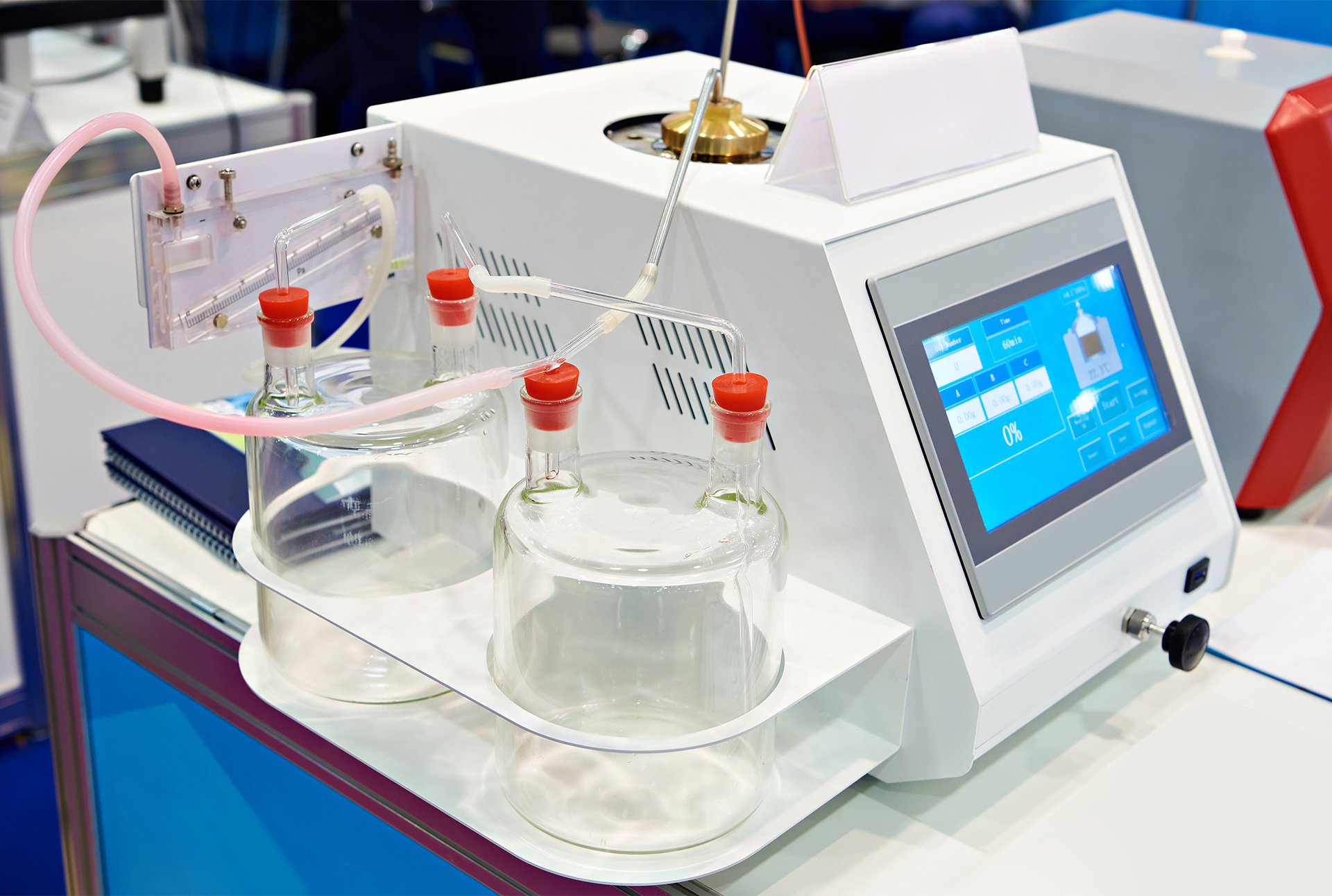

● Echipamente medicale și de sănătate: potrivit pentru dispozitivele portabile de diagnostic și interfețele de monitorizare a pacienților, datorită rezoluției clare de 800×480 și capacității de răspuns rapid la atingere.
● Sisteme de lift și acces: perfect pentru indicatorii de etaj ai lifturilor și terminalele de control al accesului, care necesită o suprafață durabilă și ușor de curățat.
● Mașini comerciale de vânzare automată: oferă o interfață intuitivă pentru chioșcurile de autoservire și terminalele de plată din comerțul cu amănuntul.
| Ambalare și livrare |
| Întrebări frecvente |
Q: Cum pot să găsesc produsul potrivit?
R: Vă rugăm să ne trimiteți cerințele dumneavoastră; vă vom recomanda produsele noastre standard. Dacă acestea nu corespund, vom efectua ajustările și personalizările necesare.
Q: Cum se personalizează produsul?
R: Procedura de personalizare este următoarea: Clarificarea domeniului de aplicare al proiectului → Completarea formularului de cerințe TSD → Analiză inginerescă → Estimare costuri → Evaluare → Confirmare de către client → Furnizarea desenelor → Confirmare de către client → Producția de eșantioane → Aprobare de către client → Producție de masă
Q: Acceptați comenzi de eșantioane sau comenzi cu cantități mici?
R: Da, puteți plasa comenzi de probe pentru testare mai întâi și comenzi cu cantități mici ca producție pilot (nu mai puțin de MOQ)
Î: Care sunt condițiile de plată?
R: De obicei acceptăm T/T, Paypal, alte condiții să fie negociate.
Î: Ce este timpul de livrare?
R: De obicei 3~5 zile pentru comenzi de probe dacă produsele sunt în stoc, iar 4~5 săptămâni pentru producție în masă (în funcție de cantitate și produs)
