โมดูลแสดงผลหน้าจอ TFT LCD ขนาด 7 นิ้ว ความละเอียด 800*480 อินเทอร์เฟซ UART รุ่น EK9716BD และ EK73002ACGB+FT5446
โมดูลหน้าจอแบบอนุกรมขนาด 7 นิ้วนี้ออกแบบมาสำหรับการใช้งานในระบบ HMI โดยขับเคลื่อนด้วยสถาปัตยกรรมไดรเวอร์ EK9716BD และ EK73002ACGB ที่เชื่อถือได้ พร้อมควบคุมการสัมผัสผ่านชิป FT5446 ที่ไวต่อการสัมผัสอย่างมาก จึงเหมาะอย่างยิ่งสำหรับโครงการที่ต้องการการผสานรวมได้ง่ายและคุ้มค่าทางต้นทุน โดยใช้การเชื่อมต่อแบบ UART (TTL) เพียงอย่างเดียว ซึ่งช่วยกำจัดความจำเป็นในการเดินสาย RGB ที่ซับซ้อน หรือการใช้โปรเซสเซอร์ประสิทธิภาพสูง นักพัฒนาสามารถควบคุมฟังก์ชันกราฟิกและการสัมผัสได้อย่างง่ายดายผ่านคำสั่งอนุกรมพื้นฐาน ร่วมกับไมโครคอนโทรลเลอร์ยอดนิยม เช่น STM32, Arduino และ ESP32
- ภาพรวม
- สินค้าที่เกี่ยวข้อง
1. มีประสบการณ์มากกว่า 20 ปี พร้อมพื้นฐานที่แข็งแกร่งในการออกแบบ TFT และ P-cap
2. สนับสนุนอย่างรวดเร็วทั้งก่อนและหลังการขาย สนับสนุนลูกค้าตั้งแต่การออกแบบผลิตภัณฑ์จนถึงผลิตภัณฑ์สุดท้าย
3. มีทีมขายและการสนับสนุนวิศวกรรมในยุโรปเพื่อการสื่อสารที่ดี
4. ดำเนินการทุกขั้นตอนด้วยแนวทางที่ให้ความสำคัญกับบุคคล คุณภาพ และลูกค้าเป็นอันดับแรก พร้อมพัฒนาไปพร้อมกับลูกค้าอย่างรวดเร็ว
| เกี่ยวกับผลิตภัณฑ์ |

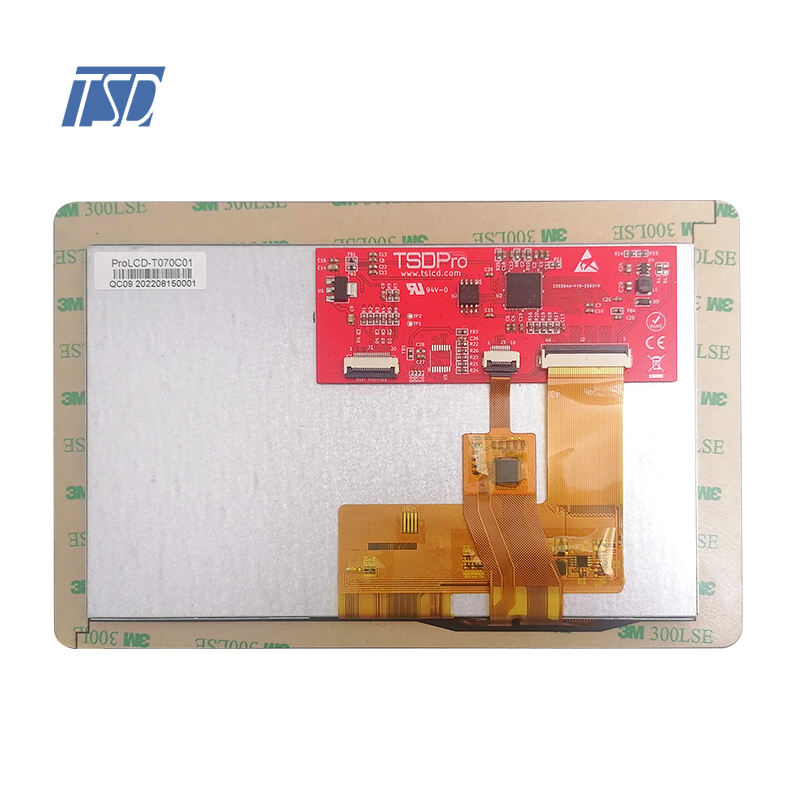

นี่คือโมดูลจอแสดงผล LCD TFT ขนาด 7 นิ้ว ที่มีความละเอียด 800×480 (WVGA) ขับเคลื่อนโดยชุด IC ประกอบด้วย EK9716BD (Source Driver) และ EK73002ACGB (Gate Driver) ซึ่งรับประกันการส่งออกภาพที่มีเสถียรภาพและเชื่อถือได้ ต่างจากหน้าจอ RGB มาตรฐาน โมดูลนี้ใช้อินเทอร์เฟซการสื่อสารแบบ UART (แบบอนุกรม) ซึ่งช่วยลดความซับซ้อนของการเดินสายอย่างมาก และลดจำนวนพอร์ต I/O ที่จำเป็นสำหรับไมโครคอนโทรลเลอร์ (MCU) ตัวโฮสต์ของคุณ นอกจากนี้ยังผสานรวมตัวควบคุมสัมผัสแบบ Capacitive FT5446 ไว้ด้วย ทำให้มีประสบการณ์การสัมผัสแบบหลายจุด (multi-touch) ที่ตอบสนองรวดเร็ว จึงเหมาะอย่างยิ่งเป็นโซลูชันแบบปลั๊กแอนด์เพลย์สำหรับระบบฝังตัว (embedded systems) และแอปพลิเคชัน HMI สำหรับอุตสาหกรรม

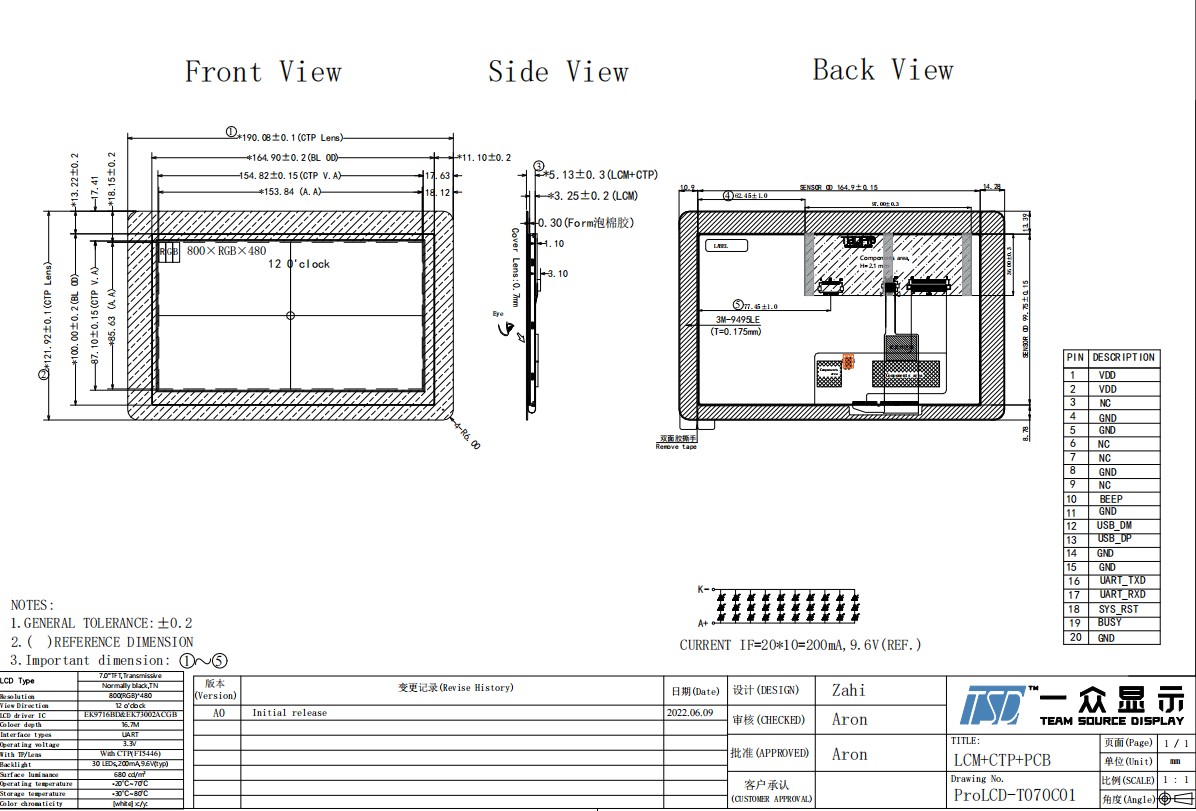

ข้อมูลจำเพาะทางเทคนิค
| ขนาด(นิ้ว) | 7.0 |
| หมายเลขชิ้นส่วน | ProLCD-T070C01 |
| ความละเอียด | 800xRGBx480 |
| รูปร่างภายนอก (มม.) | 164.90x100.00x3.25 |
| พื้นที่แสดงผล (mm) | 154.08x85.92 |
| มุมมอง | 12 ชม. |
| อินเทอร์เฟซ | UART |
| ความสว่าง(nit) | 680 |
| ชิปไดรเวอร์ | EK9716BD&EK73002ACGB+FT5446 |
| ตัวเลือกหน้าจอสัมผัส | LCM+CTP+PCB |
| เกี่ยวกับเรา |
 |
ใครคือ TSD? บริษัท TEAM SOURCE DISPLAY (TSD) ก่อตั้งขึ้นในปี ค.ศ. 2004
สำนักงานใหญ่ตั้งอยู่ที่เมืองเซินเจิ้น
โรงงานตั้งอยู่ที่เมืองตงกวน
ขอบเขตธุรกิจของ TSD ครอบคลุมจอแสดงผล TFT LCD / หน้าจอสัมผัสแบบ Capacitive / จอแสดงผลแบบ Monochrome / การพัฒนา HMI
การผลิตและจำหน่ายชิปเดี่ยว
|
โรงงานของเรา
◆ ดำเนินการผลิตภายในห้องสะอาดที่ได้รับการรับรองตามมาตรฐาน ISO 7 (Class 10,000) โดยใช้อุปกรณ์การผลิตและการทดสอบแบบอัตโนมัติที่นำเข้าทั้งชุด ซึ่งช่วยให้สามารถควบคุมกระบวนการผลิตโดยอัตโนมัติอย่างแม่นยำและเสถียรตลอดทั้งสายการผลิต — ตั้งแต่ขั้นตอนการเคลือบแผง (panel lamination) การประกอบโมดูล (module assembly) ไปจนถึงการทดสอบประสิทธิภาพสุดท้าย (final performance testing) — สร้างรากฐานที่มั่นคงต่อความสม่ำเสมอและความน่าเชื่อถือของผลิตภัณฑ์
◆ ด้วยอุปกรณ์ขั้นสูง ระบบควบคุมคุณภาพอย่างเข้มงวด และการนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่อง ผลิตภัณฑ์ของเราได้รับการนำไปใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ระบบควบคุมอุตสาหกรรม แอปพลิเคชันสมาร์ทโฮม และอื่นๆ อีกมากมาย จนได้รับการยอมรับและไว้วางใจจากลูกค้าทั่วโลกเป็นอย่างมาก
◆ ยิ่งไปกว่านั้น ทีมวิจัยและพัฒนา (R&D) ที่มีประสบการณ์สูงของเรายินดีให้การสนับสนุนการพัฒนาผลิตภัณฑ์ใหม่อย่างรวดเร็วและมีประสิทธิภาพ พร้อมเสนอโซลูชันการออกแบบฮาร์ดแวร์และซอฟต์แวร์แบบครบวงจรที่ปรับแต่งตามความต้องการเฉพาะของลูกค้า
นิทรรศการ
 |
 |
 |
 |
||||
|
|
|
|
 |
 |
 |
 |
||||
|
|
|
|
ใบรับรองของเรา
บริษัทได้รักษาใบรับรองมาตรฐาน ISO 9001 และ ISO 14001 ไว้อย่างต่อเนื่องตั้งแต่ปี ค.ศ. 2017–2018 และยังขยายขอบเขตความน่าเชื่อถือเพิ่มเติมด้วยการได้รับใบรับรอง IATF 16949 และ ISO 13485 ในช่วงปี ค.ศ. 2019 ถึง 2020
| การใช้งานของผลิตภัณฑ์ |
● การควบคุมอุตสาหกรรมและการทำให้เป็นระบบอัตโนมัติ: เหมาะสำหรับการตรวจสอบสถานะอุปกรณ์ แผงกำหนดค่าพารามิเตอร์ และตัวควบคุม PLC ซึ่งต้องการการทำงานที่มั่นคงในสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้า
● อัจฉริยะ หน้าแรก & ระบบความปลอดภัยของอาคาร: ใช้เป็นแผงควบคุมกลางสำหรับระบบแสงสว่าง ระบบควบคุมการเข้า-ออก และระบบตรวจสอบสภาพแวดล้อม
● อุปกรณ์ทางการแพทย์และสุขภาพ: เหมาะสำหรับอุปกรณ์วินิจฉัยแบบพกพาและอินเทอร์เฟซตรวจสอบผู้ป่วย เนื่องจากมีความละเอียดที่ชัดเจน 800x480 พิกเซล และการสัมผัสที่ตอบสนองไว
● ระบบลิฟต์และระบบควบคุมการเข้า-ออก: เหมาะอย่างยิ่งสำหรับหน้าจอแสดงชั้นลิฟต์และเทอร์มินัลควบคุมการเข้า-ออก ซึ่งต้องการพื้นผิวที่ทนทานและทำความสะอาดได้ง่าย
● เครื่องจำหน่ายสินค้าเชิงพาณิชย์: ให้ส่วนติดต่อผู้ใช้ที่ใช้งานง่ายสำหรับเคาน์เตอร์บริการตนเองและเทอร์มินัลชำระเงินปลีก
| การบรรจุภัณฑ์และการจัดส่ง |
| คำถามที่พบบ่อย |
คำถาม: ผมจะหาผลิตภัณฑ์ที่เหมาะสมได้อย่างไร?
ก.: โปรดส่งข้อกำหนดของท่านมาให้เรา ทางเราจะแนะนำผลิตภัณฑ์มาตรฐานของเรา หากไม่ตรงตามความต้องการ เราจะดำเนินการปรับแต่งและออกแบบให้เหมาะสม
คำถาม: จะทำอย่างไรเพื่อปรับแต่งผลิตภัณฑ์?
ก.: ขั้นตอนการผลิตแบบเฉพาะบุคคลมีดังนี้: การชี้แจงขอบเขตโครงการ → กรอกแบบฟอร์มข้อกำหนด TSD → การวิเคราะห์ด้านวิศวกรรม → การประเมินต้นทุน → การประเมิน → การยืนยันจากลูกค้า → การจัดทำแบบแปลน → การยืนยันจากลูกค้า → การผลิตตัวอย่าง → การอนุมัติจากลูกค้า → การผลิตจำนวนมาก
คำถาม: คุณยอมรับคำสั่งตัวอย่างหรือคำสั่งจำนวนน้อยไหม?
A: ใช่ คุณสามารถสั่งตัวอย่างเพื่อทดสอบก่อนได้ และสั่งจำนวนน้อยสำหรับการผลิตนำร่อง (ไม่น้อยกว่า MOQ)
Q: เงื่อนไขการชำระเงินเป็นอย่างไรบ้าง?
A: เราปกติจะรับ T/T, Paypal เงื่อนไขอื่นๆ สามารถเจรจาได้
Q: เวลาในการผลิตมีเท่าไหร่?
คำถาม: ปกติแล้ว 3~5 วันสำหรับคำสั่งตัวอย่างหากสินค้ามีในสต็อก และ 4~5 สัปดาห์สำหรับการผลิตจำนวนมาก (ขึ้นอยู่กับจำนวนและผลิตภัณฑ์)
หากมีความต้องการปรับแต่งใดๆ กรุณาติดต่อเราได้อย่างอิสระ
