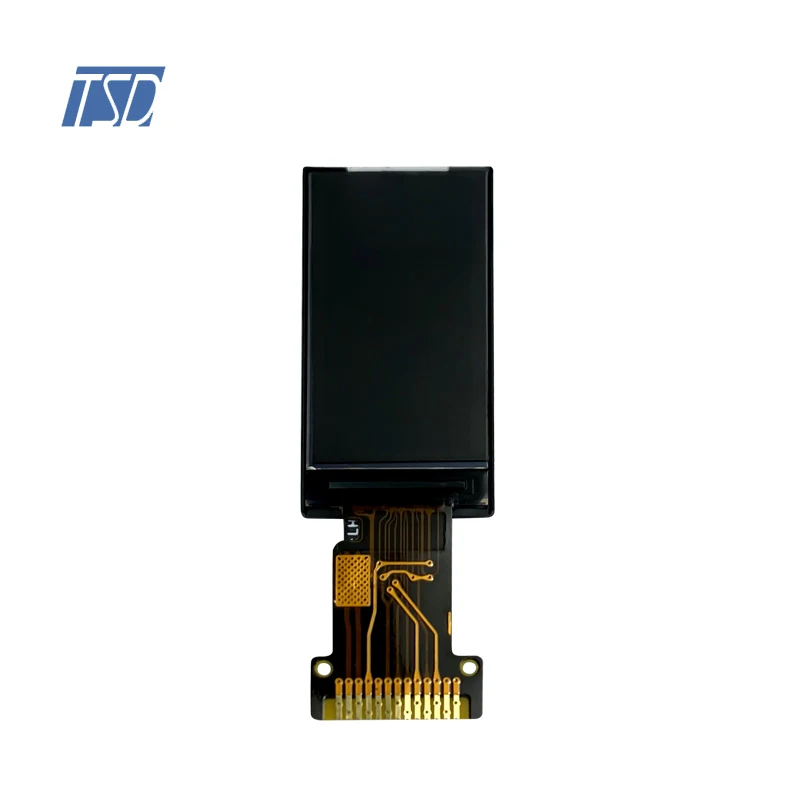

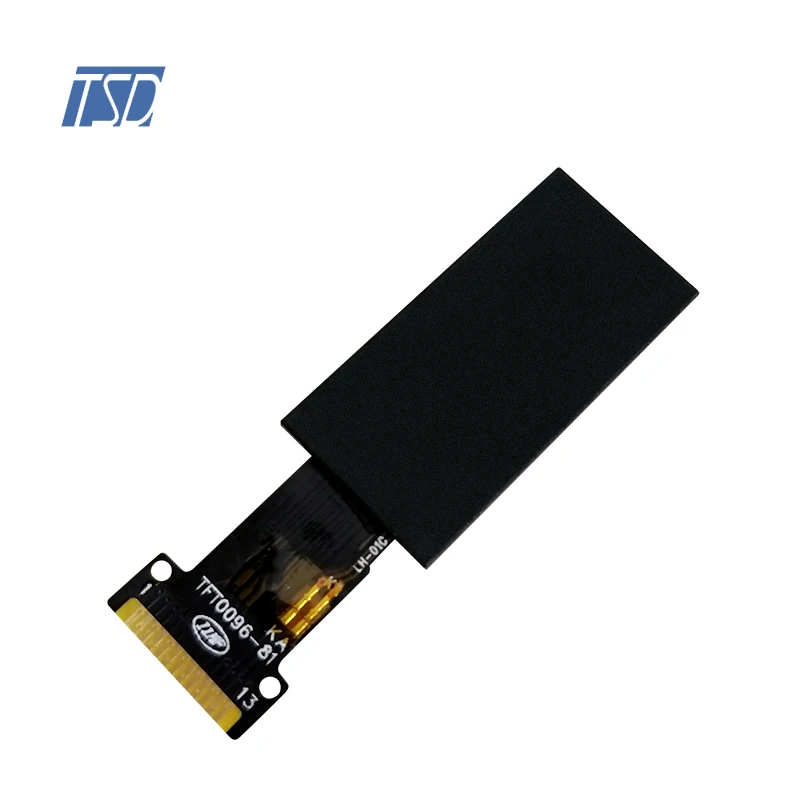

TSD 0,96'' 0,96 pulgadas 80*160 res. pantalla tft lcd SPI/MCU/MIPI interfaz módulo lcd con panel táctil
|
Artículo
|
pantalla LCD TFT de 0,96 pulgadas
|
|
Nombre del modelo
|
TST09607A |
|
Modo de visualización
|
Normalmente Blanco, Transmisor
|
|
Resolución
|
80*160
|
|
Tipo de tecnología
|
matriz activa a-Si TFT
|
|
Controlador IC
|
ST7735S
|
|
Configuración de píxeles
|
R.G.B. Franja Vertical
|
|
Dimensión esquemática
|
13.30x27.94x1.40
|
|
Área Activa (mm)
|
10.8x21.70
|
|
Interfaz
|
Inspección de la inducción
|
|
Dirección de visualización
|
TODO
|
|
Tratamiento de Superficie:
|
Antireflejos
|
|
Tipo de retroiluminación
|
1-LED color blanco
|
|
Temperatura de funcionamiento
|
-20~70°C
|
|
Temperatura de almacenamiento
|
-30~+80°C
|
Brand:
TSD
Spu:
TST09607A
Appurtenance:
- Descripción general
- Productos relacionados
Productos Descripción
Artículo |
pantalla LCD TFT de 0,96 pulgadas |
Nombre del modelo |
TST09607A |
Modo de visualización |
Normalmente Blanco, Transmisor |
Resolución |
80*160 |
Tipo de tecnología |
matriz activa a-Si TFT |
Controlador IC |
ST7735S |
Configuración de píxeles |
R.G.B. Franja Vertical |

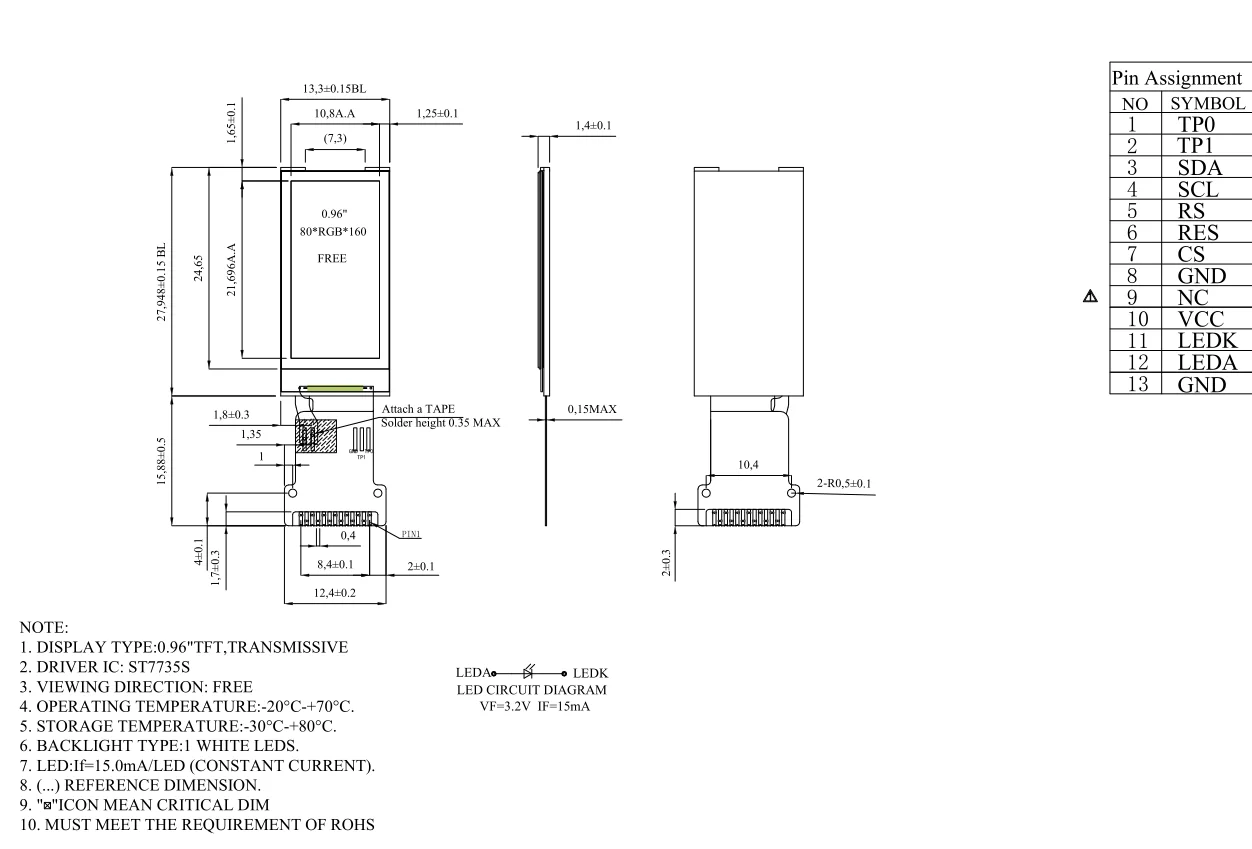

Dimensión esquemática |
13.30x27.94x1.40 |
Área Activa (mm) |
10.8x21.70 |
Interfaz |
Inspección de la inducción |
Dirección de visualización |
TODO |
Tratamiento de Superficie: |
Antireflejos |
Tipo de retroiluminación |
1-LED color blanco |
Temperatura de funcionamiento |
-20~70°C |
Temperatura de almacenamiento |
-30~+80°C |
Características generales
| Artículo | Especificación | Unidad |
| Tipo LCD | a-Si TFT, Transmisivo, Normalmente negro | - |
| Tamaño de la pantalla LCD | 0.96 | pulgada |
| Resolución (A x A) | 80x (RGB) x 160 | píxel |
| LCM (A x L x P) | 14.04 x 27.95 x 1.71 | mm |
| Área Activa (A x L) | 10.8 x 21.7 | mm |
| Punto de Red (A x L) | 0.135 x 0.1356 | mm |
| Dirección de visualización | Todas las horas | - |
| Profundidad de Color | 65K\/262K | - |
| Disposición de píxeles | Franja vertical RGB | - |
| Tipo de retroiluminación | 1 LED, 20mA, 3.2V | - |
| Brillo de superficie | 400±50 | cD/m2 |
| Tratamiento superficial | Claro | - |
| Controlador IC | ST7735S | - |
| Tipo de interfaz | sPI de 4 hilos | - |
| Voltaje de entrada | 2.8 (Typ) | V |
| Con/sin TP | sin | - |
| Peso | POR DEFINIR. | g. El |
Descripción de la interfaz
| No. | El símbolo | Descripción |
|---|---|---|
| 1 | TP0 | No conectar |
| 2 | TP1 | No conectar |
| 3 | SDA | la señal de entrada/salida de datos serie |
| 4 | SCL | la señal de reloj serie de entrada |
| 5 | S | Pin de selección de Datos/Comando |
| 6 | Res | Señal de reseteo activa en nivel bajo |
| 7 | CS | Señal de selección de chip Habilitada en Nivel Bajo |
| 8 | El GND | Tierra del sistema. (0V) |
| 9 | NC | |
| 10 | El CCR | Fuente de alimentación +2.8V |
| 11 | LEDK | Pin de entrada de cátodo del retroiluminado K. |
| 12 | LEDA | Pin de entrada de ánodo del retroiluminado A. |
| 13 | El GND | Tierra del sistema. (0V) |
