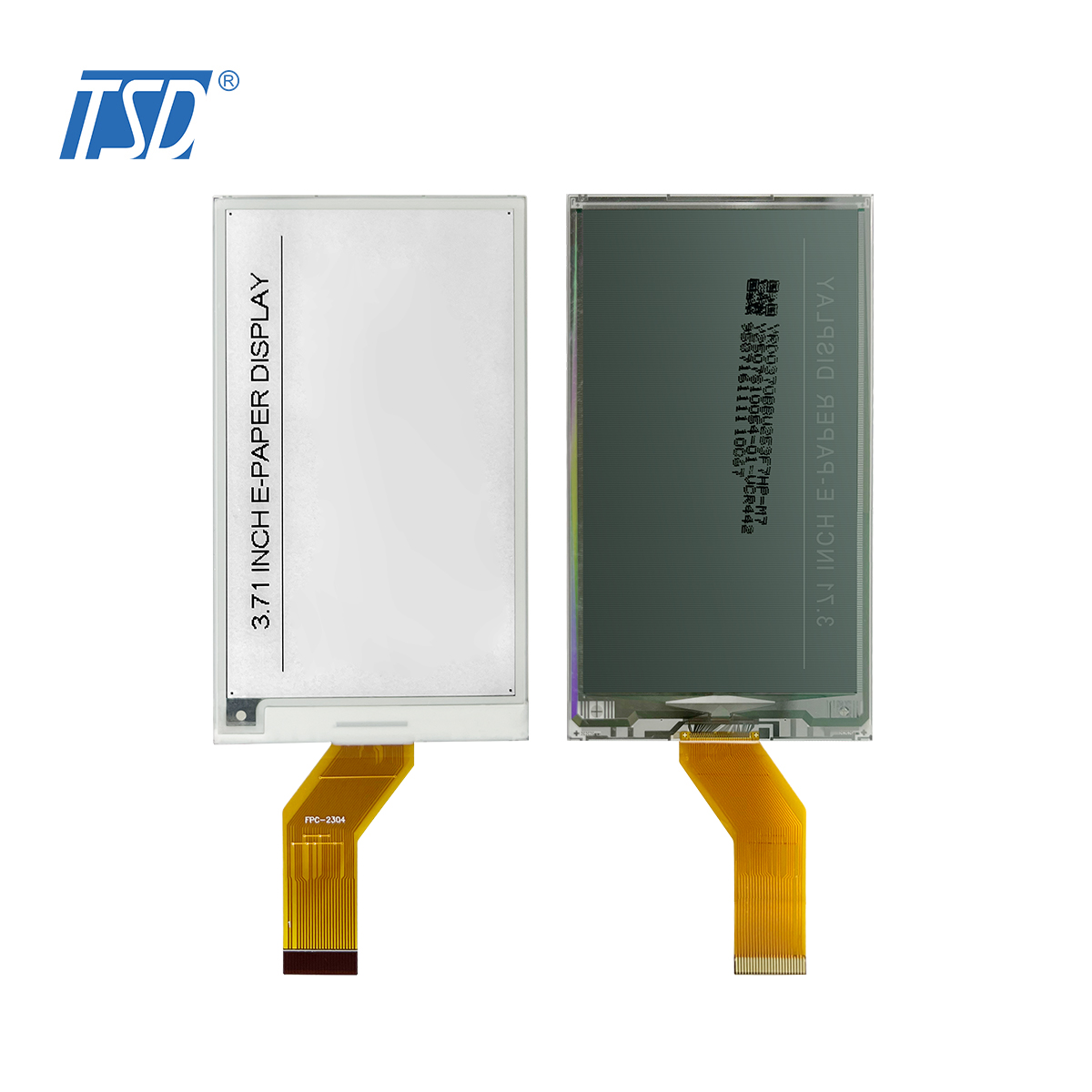

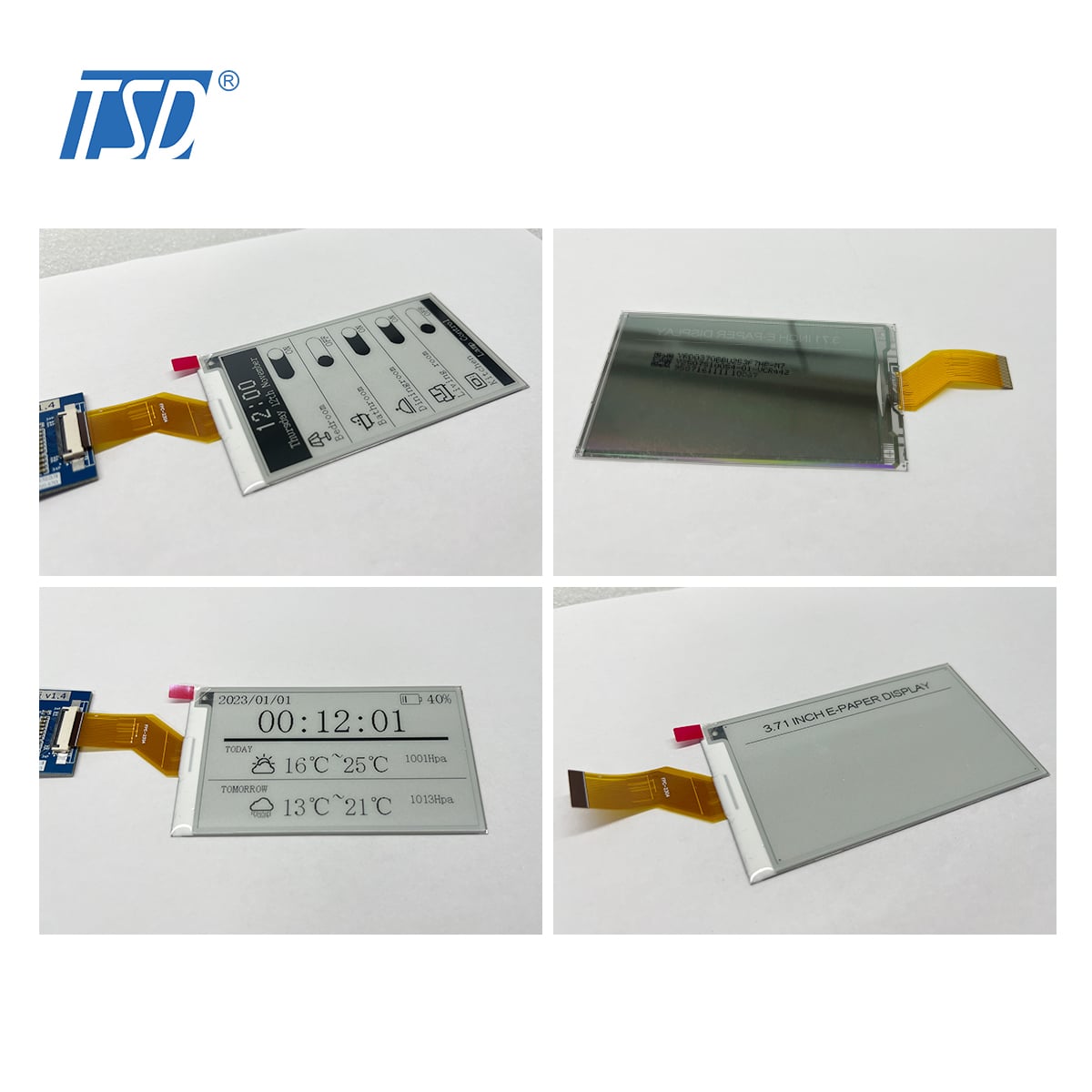

3,7 inch 240x416 Electrophoretic Display AMEPD Electronic Shelf Label E ink Display

3,7 inch 240x416 Electrophoretic Display AMEPD Electronic Shelf Label E ink Display

TSE0370D02K-BW este un ecran Active Matrix Electrophoretic Display (AM EPD), cu interfață și o proiectare de sistem de referință. Afișajul poate afișa imagini în alb-negru pe 1 bit și capacități de afișare completă. Zona activă de 3,7 inchi conține 240×416 pixeli. Modulul este un

Afișaj cu electrophoreză comandat de matrice TFT, cu circuite integrate inclusiv driver de poartă, sursă driver, interfață MCU, controler de temporizare, oscilator, DC-DC, SRAM, LUT, VCOM. Modulul poate fi utilizat în dispozitive electronice portabile, cum ar fi sistemul de etichete electronice pentru rafturi (ESL).

Brand:

TSD

Spu:

TSE0370D02K-BW

Appurtenance:

Prezentare generală
Produse conexe


3,7 inch 240x416 Electrophoretic Display AMEPD Electronic Shelf Label E ink Display

TSE0370D02K-BW este un Afișaj Electrophoretic cu Matrice Activă (AM EPD), cu interfață și o proiectare de sistem de referință. Afișajul este capabil să afișeze imagini în 1-bit alb și negru cu funcționalitate completă. Zona activă de 3,7 inch conține 240×416 pixeli. Modulul este un afișaj cu electrophoreză comandat prin matrice TFT, cu circuite integrate inclusiv driver de poartă, driver de sursă, interfață MCU, controler de temporizare, oscilator, DC-DC, SRAM, LUT, VCOM. Modulul poate fi utilizat în dispozitive electronice portabile, cum ar fi sistemele de etichete electronice pentru raft (ESL).

Caracteristici

◆240×afișaj cu 416 pixeli

◆Contrast ridicat, reflectanță mare

◆Unghi de vizualizare foarte larg, consum ultra scăzut de energie

◆Mod pur reflexiv

◆Afișaj bi-stabil

◆Intervalul de temperatură comercial

◆Mode landscape și portrait

◆Suprafață dură a ecranului cu efect anti-reflex

◆Mod de așteptare profundă cu curent ultra scăzut

◆Memorie RAM pe cip

◆Forma de undă poate fi stocată în OTP pe cip sau scrisă de MCU

◆Interfață serială periferică disponibilă

◆Oscilator pe cip

◆Control al boosterului și regulatorului pe cip pentru generarea semnalelor VCOM, Gate și Source

tensiune

◆I 2Interfață master C pentru citirea senzorului extern de temperatură

◆Suportă modul de actualizare parțială

◆Senzor de temperatură integrat

Parametru	Specificații	Unitate	Observație
Dimensiunea ecranului	3.7	Inch
Rezoluția afișajului	240(H)×416(V)	Pixel	Dpi:1 30
Zona Activă	47,04(H)×81,54(V)	mm
Pasul pixel	0.196×0.196	mm
Configurație pixeli	Pătrat

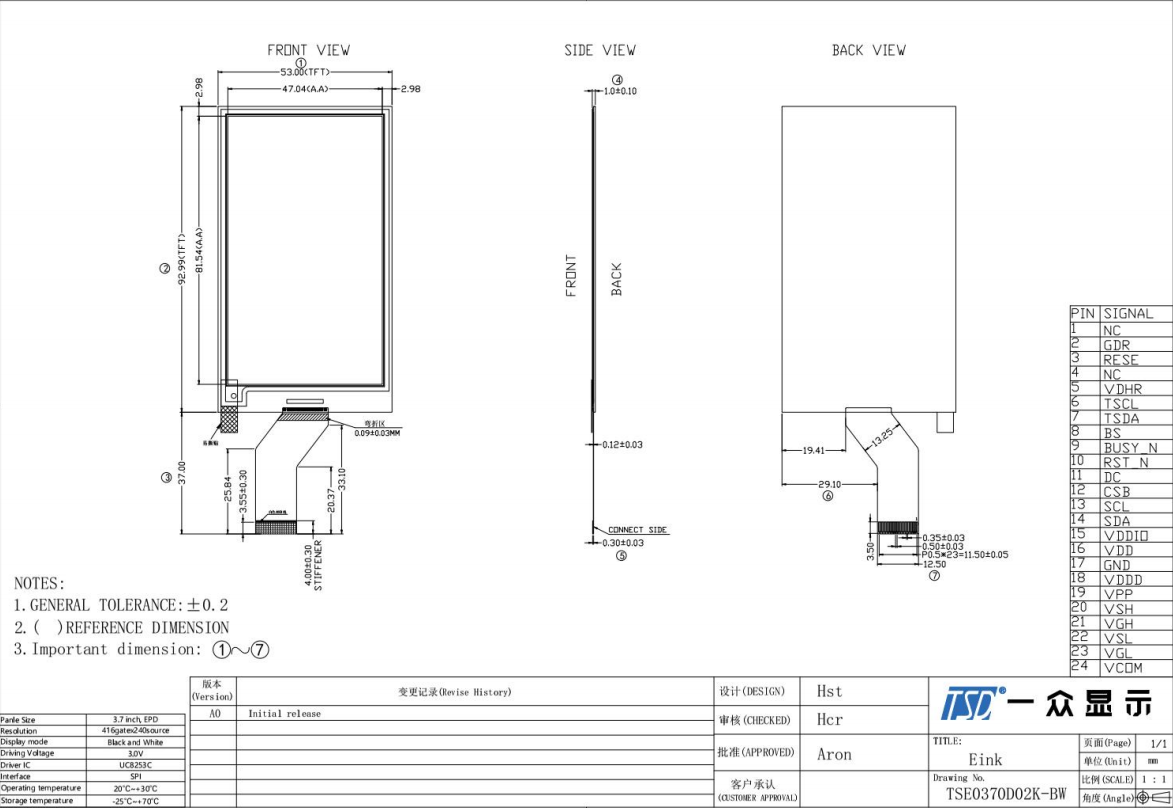

Dimensiunea conturului	53(H)×92.99 (V) × 1.0(D)	mm
Greutate	8.88±0.5	g
