โมดูลแสดงผลหน้าจอ TFT LCD ขนาด 5 นิ้ว ความละเอียด 800*480 หน้าจอ IPS อินเตอร์เฟซ UART ST7262-G4-E+FT5446DQS IC ProLCD-T050C01
หน้าจอ IPS ระดับอุตสาหกรรมพร้อมไดรเวอร์ ST7262 และคอนโทรลเลอร์สัมผัส FT5446 รองรับแรงดันไฟฟ้า 3.3V/5V
แผงหน้าจอ IPS ความสว่างสูงสำหรับการควบคุมสมาร์ทโฮมและแอปพลิเคชัน HMI ระดับอุตสาหกรรม
- ภาพรวม
- สินค้าที่เกี่ยวข้อง
1. มีประสบการณ์มากกว่า 20 ปี พร้อมพื้นฐานที่แข็งแกร่งในการออกแบบ TFT และ P-cap
2. สนับสนุนอย่างรวดเร็วทั้งก่อนและหลังการขาย สนับสนุนลูกค้าตั้งแต่การออกแบบผลิตภัณฑ์จนถึงผลิตภัณฑ์สุดท้าย
3. มีทีมขายและการสนับสนุนวิศวกรรมในยุโรปเพื่อการสื่อสารที่ดี
4. ดำเนินการทุกขั้นตอนด้วยแนวทางที่ให้ความสำคัญกับบุคคล คุณภาพ และลูกค้าเป็นอันดับแรก พร้อมพัฒนาไปพร้อมกับลูกค้าอย่างรวดเร็ว
| เกี่ยวกับผลิตภัณฑ์ |

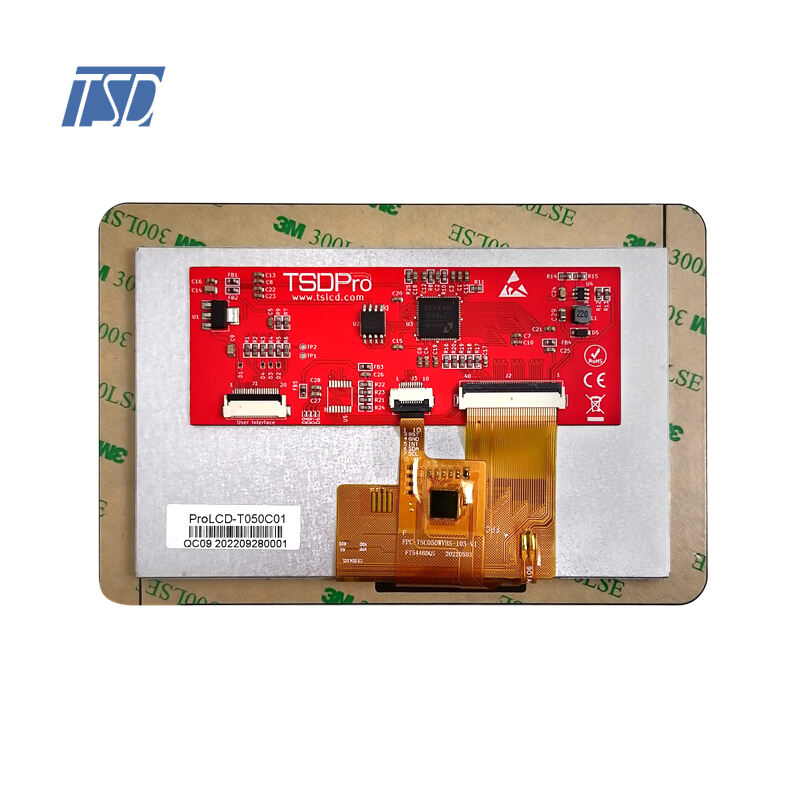

นี่คือโมดูลหน้าจอแสดงผล LCD TFT ขนาด 5.0 นิ้ว ที่ออกแบบมาเป็นพิเศษสำหรับระบบฝังตัว (Embedded Systems) และแอปพลิเคชันอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (Human-Machine Interface: HMI) โมดูลนี้ใช้แผงจอ IPS คุณภาพสูงที่มีความละเอียด 800×480 (WVGA) ให้มุมมองแบบเต็มรอบและ การจำลองสีที่ยอดเยี่ยม โมดูลนี้รวมวงจรควบคุมการแสดงผล (Display Driver IC) รุ่น ST7262-G4-E และตัวควบคุมสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Controller) รุ่น FT5446DQS พร้อมอินเทอร์เฟซ UART (แบบอนุกรม) มาตรฐาน ซึ่งช่วยลดความซับซ้อนของการเชื่อมต่อฮาร์ดแวร์และการพัฒนาซอฟต์แวร์อย่างมาก ทำให้คุณสามารถควบคุมฟังก์ชันการแสดงผลและสัมผัสได้โดยไม่จำเป็นต้องเขียนโปรแกรมแบบ RGB/MCU ที่ซับซ้อน
คุณสมบัติหลัก:
เทคโนโลยี IPS แท้จริง: ให้มุมมองกว้าง (85°/85°/85°/85°) และสีสันสดใส รับประกันว่าจะไม่มีการเปลี่ยนแปลงของสีแม้เมื่อมองจากด้านข้าง
อินเทอร์เฟซ UART ที่ใช้งานง่าย: บอร์ดควบคุมในตัวรองรับคำสั่งแบบอนุกรมสำหรับการอัปเดตหน้าจอ การสลับภาพ และการตอบสนองจากการสัมผัส ช่วยลดภาระการประมวลผลบนไมโครคอนโทรลเลอร์หลัก (Main MCU)
ระบบสัมผัสไวต่อการสัมผัสสูง: ขับเคลื่อนด้วยชิป FT5446DQS รองรับการสัมผัสแบบคาปาซิทีฟหลายจุด พร้อมการตอบสนองที่รวดเร็วและการทำงานที่ลื่นไหล
ความน่าเชื่อถือระดับอุตสาหกรรม: เป็นส่วนหนึ่งของซีรีส์ ProLCD มาตรฐาน ได้รับการรับรองให้มีประสิทธิภาพที่เสถียรสำหรับการใช้งานในระบบอัตโนมัติอุตสาหกรรม สมาร์ทโฮม และอุปกรณ์ทางการแพทย์
ข้อมูลจำเพาะทางเทคนิค
| ขนาด(นิ้ว) | 5 |
| หมายเลขชิ้นส่วน | ProLCD-T050C01 |
| ความละเอียด | 800xRGBx480 |

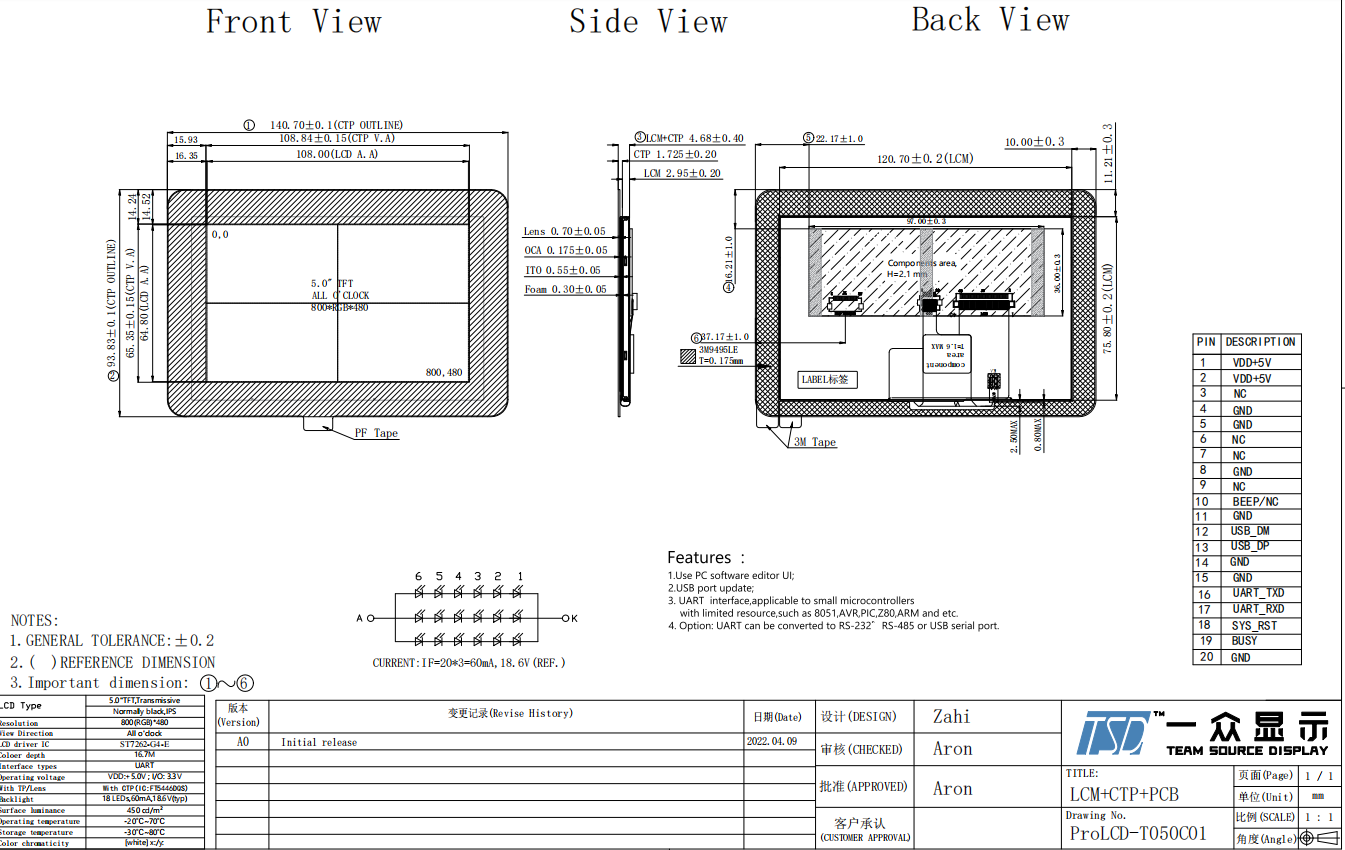

รูปร่างภายนอก (มม.) |
120.70x75.80x2.95 |
| พื้นที่แสดงผล (mm) | 108.00x64.80 |
| มุมมอง | IPS |
| อินเทอร์เฟซ | UART |
| ความสว่าง(nit) | 450 |
| ชิปไดรเวอร์ | ST7262-G4-E+FT5446DQS |
| ตัวเลือกหน้าจอสัมผัส | LCM+CTP+PCB |
| เกี่ยวกับเรา |
 |
ใครคือ TSD? บริษัท TEAM SOURCE DISPLAY (TSD) ก่อตั้งขึ้นในปี ค.ศ. 2004
สำนักงานใหญ่ตั้งอยู่ที่เมืองเซินเจิ้น
โรงงานตั้งอยู่ที่เมืองตงกวน
ขอบเขตธุรกิจของ TSD ครอบคลุมจอแสดงผล TFT LCD / หน้าจอสัมผัสแบบ Capacitive / จอแสดงผลแบบ Monochrome / การพัฒนา HMI
การผลิตและจำหน่ายชิปเดี่ยว
|
โรงงานของเรา
◆ ดำเนินการผลิตภายในห้องสะอาดที่ได้รับการรับรองตามมาตรฐาน ISO 7 (Class 10,000) โดยใช้อุปกรณ์การผลิตและการทดสอบแบบอัตโนมัติที่นำเข้าทั้งชุด ซึ่งช่วยให้สามารถควบคุมกระบวนการผลิตโดยอัตโนมัติอย่างแม่นยำและเสถียรตลอดทั้งสายการผลิต — ตั้งแต่ขั้นตอนการเคลือบแผง (panel lamination) การประกอบโมดูล (module assembly) ไปจนถึงการทดสอบประสิทธิภาพสุดท้าย (final performance testing) — สร้างรากฐานที่มั่นคงต่อความสม่ำเสมอและความน่าเชื่อถือของผลิตภัณฑ์
◆ ด้วยอุปกรณ์ขั้นสูง ระบบควบคุมคุณภาพอย่างเข้มงวด และการนวัตกรรมทางเทคโนโลยีอย่างต่อเนื่อง ผลิตภัณฑ์ของเราได้รับการนำไปใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ระบบควบคุมอุตสาหกรรม แอปพลิเคชันสมาร์ทโฮม และอื่นๆ อีกมากมาย จนได้รับการยอมรับและไว้วางใจจากลูกค้าทั่วโลกเป็นอย่างมาก
◆ ยิ่งไปกว่านั้น ทีมวิจัยและพัฒนา (R&D) ที่มีประสบการณ์สูงของเรายินดีให้การสนับสนุนการพัฒนาผลิตภัณฑ์ใหม่อย่างรวดเร็วและมีประสิทธิภาพ พร้อมเสนอโซลูชันการออกแบบฮาร์ดแวร์และซอฟต์แวร์แบบครบวงจรที่ปรับแต่งตามความต้องการเฉพาะของลูกค้า
นิทรรศการ
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
ใบรับรองของเรา
บริษัทได้รักษาใบรับรองมาตรฐาน ISO 9001 และ ISO 14001 ไว้อย่างต่อเนื่องตั้งแต่ปี ค.ศ. 2017–2018 และยังขยายขอบเขตความน่าเชื่อถือเพิ่มเติมด้วยการได้รับใบรับรอง IATF 16949 และ ISO 13485 ในช่วงปี ค.ศ. 2019 ถึง 2020
| การใช้งานของผลิตภัณฑ์ |
HMI อุตสาหกรรม: เหมาะอย่างยิ่งสำหรับแทนปุ่มแบบดั้งเดิมด้วยอินเทอร์เฟซสัมผัสที่ทันสมัยสำหรับ PLC และเครื่องจักร
อัจฉริยะ หน้าแรก ฮับ: เหมาะอย่างยิ่งสำหรับแผงควบคุมแบบติดผนังที่ใช้จัดการระบบแสงสว่าง อุณหภูมิ และความปลอดภัย
อุปกรณ์ทางการแพทย์และห้องปฏิบัติการ: โซลูชันหน้าจอที่เชื่อถือได้สำหรับเครื่องตรวจสอบผู้ป่วยและเครื่องมือวินิจฉัยที่ต้องการประสิทธิภาพที่เสถียร
IoT และ DIY: ทำให้การพัฒนาโปรเจกต์ Raspberry Pi และ Arduino ง่ายขึ้นโดยใช้พอร์ต UART/ซีเรียลแบบง่าย
ยานยนต์และการชาร์จ EV: ออกแบบมาสำหรับกล้องถอยหลังและหน้าจอแสดงผล (HMI) ของสถานีชาร์จไฟฟ้า การทำงานที่รองรับช่วงอุณหภูมิกว้างช่วยให้มั่นใจในความน่าเชื่อถือแม้ในสภาพแวดล้อมที่รุนแรง
| การบรรจุภัณฑ์และการจัดส่ง |
| คำถามที่พบบ่อย |
คำถาม: ผมจะหาผลิตภัณฑ์ที่เหมาะสมได้อย่างไร?
ก.: โปรดส่งข้อกำหนดของท่านมาให้เรา ทางเราจะแนะนำผลิตภัณฑ์มาตรฐานของเรา หากไม่ตรงตามความต้องการ เราจะดำเนินการปรับแต่งและออกแบบให้เหมาะสม
คำถาม: จะทำอย่างไรเพื่อปรับแต่งผลิตภัณฑ์?
ก.: ขั้นตอนการผลิตแบบเฉพาะบุคคลมีดังนี้: การชี้แจงขอบเขตโครงการ → กรอกแบบฟอร์มข้อกำหนด TSD → การวิเคราะห์ด้านวิศวกรรม → การประเมินต้นทุน → การประเมิน → การยืนยันจากลูกค้า → การจัดทำแบบแปลน → การยืนยันจากลูกค้า → การผลิตตัวอย่าง → การอนุมัติจากลูกค้า → การผลิตจำนวนมาก
คำถาม: คุณยอมรับคำสั่งตัวอย่างหรือคำสั่งจำนวนน้อยไหม?
A: ใช่ คุณสามารถสั่งตัวอย่างเพื่อทดสอบก่อนได้ และสั่งจำนวนน้อยสำหรับการผลิตนำร่อง (ไม่น้อยกว่า MOQ)
Q: เงื่อนไขการชำระเงินเป็นอย่างไรบ้าง?
A: เราปกติจะรับ T/T, Paypal เงื่อนไขอื่นๆ สามารถเจรจาได้
Q: เวลาในการผลิตมีเท่าไหร่?
คำถาม: ปกติแล้ว 3~5 วันสำหรับคำสั่งตัวอย่างหากสินค้ามีในสต็อก และ 4~5 สัปดาห์สำหรับการผลิตจำนวนมาก (ขึ้นอยู่กับจำนวนและผลิตภัณฑ์)
