modul afișaj TFT LCD de 5 inch 800*480 ecran IPS cu interfață UART ST7262-G4-E+FT5446DQS IC ProLCD-T050C01
Ecran IPS de grad industrial cu driver ST7262 și controller tactil FT5446, compatibil 3,3 V / 5 V
Panou IPS cu luminanță ridicată pentru aplicații de control ale caselor inteligente și interfețe om-mașină (HMI) industriale
- Prezentare generală
- PRODUSE CONEXE
1. Peste 20 de ani de experiență, o bază solidă în proiectarea afișajelor TFT și a ecranelor tactile capacitiv.
2. Suport mai rapid înainte și după vânzare. Asistăm clienții de la conceperea produselor până la produsele finale.
3. Echipa de vânzări și ingineri locală din Europa pentru o comunicare bună.
4. Urmează o abordare orientată spre oameni, de calitate și centrată pe client în toate relațiile noastre, dezvoltându-ne rapid împreună cu clienții. Urmează o abordare orientată spre oameni, de calitate și centrată pe client în toate relațiile noastre, dezvoltându-ne rapid împreună cu clienții.
| Despre acest produs |

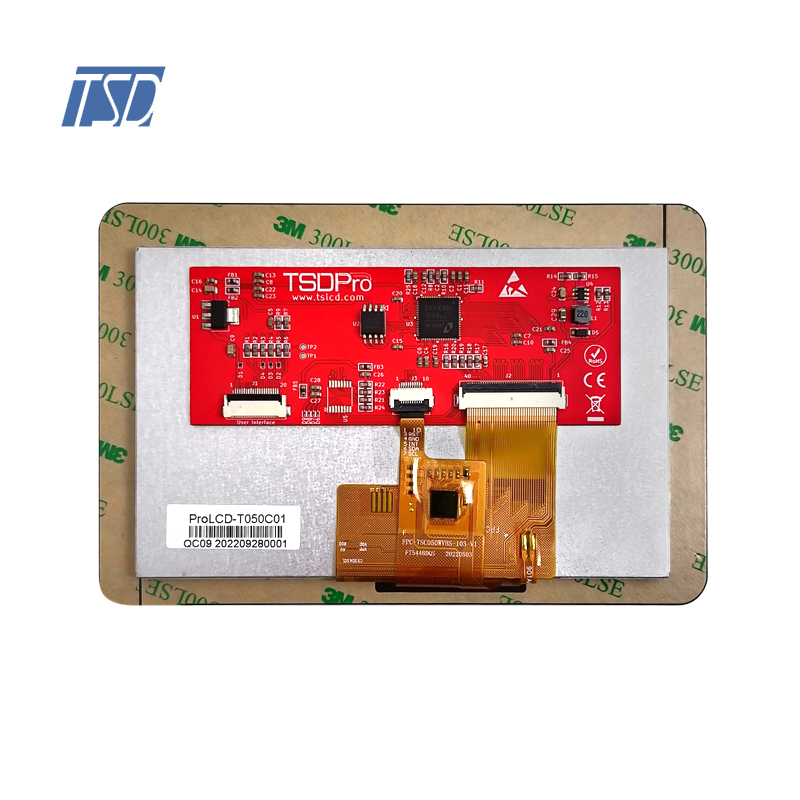

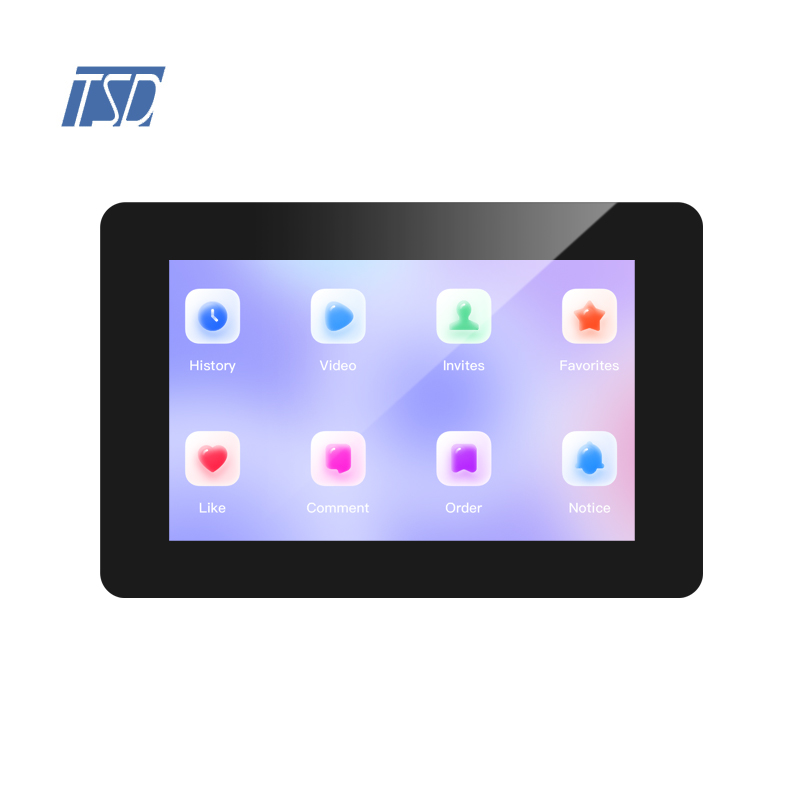

Acesta este un modul de afișaj LCD TFT de 5,0 inch, conceput în mod special pentru sistemele încorporate și aplicațiile de interfață om-mașină (HMI). Include un panou IPS de înaltă calitate cu o rezoluție de 800×480 (WVGA), oferind unghiuri de vizualizare complete și o redare excelentă a culorilor. Modulul integrează circuitul integrat de comandă a afișajului ST7262-G4-E și controllerul capacitiv de atingere FT5446DQS. Echipat cu o interfață UART (serială) standard, simplifică în mod semnificativ conectarea hardware și dezvoltarea software, permițându-vă să controlați funcțiile de afișare și de atingere fără o programare complexă RGB/MCU.
Caracteristici cheie:
Tehnologie IPS autentică: Oferă unghiuri largi de vizualizare (85°/85°/85°/85°) și culori vii, asigurând absența oricărei schimbări de culoare chiar și la vizualizarea din lateral.
Interfață UART ușor de utilizat: Placa de comandă integrată suportă comenzi seriale pentru actualizarea afișajului, comutarea imaginilor și feedback-ul prin atingere, reducând sarcina resurselor pe MCU-ul principal.
Atingere cu sensibilitate ridicată: Alimentat de cipul FT5446DQS, care suportă atingerea capacitivă multi-punct cu răspuns rapid și funcționare lină.
Fiabilitate de nivel industrial: Parte din seria standard ProLCD, certificată pentru performanță stabilă în automatizarea industrială, domeniul caselor inteligente și echipamentele medicale.

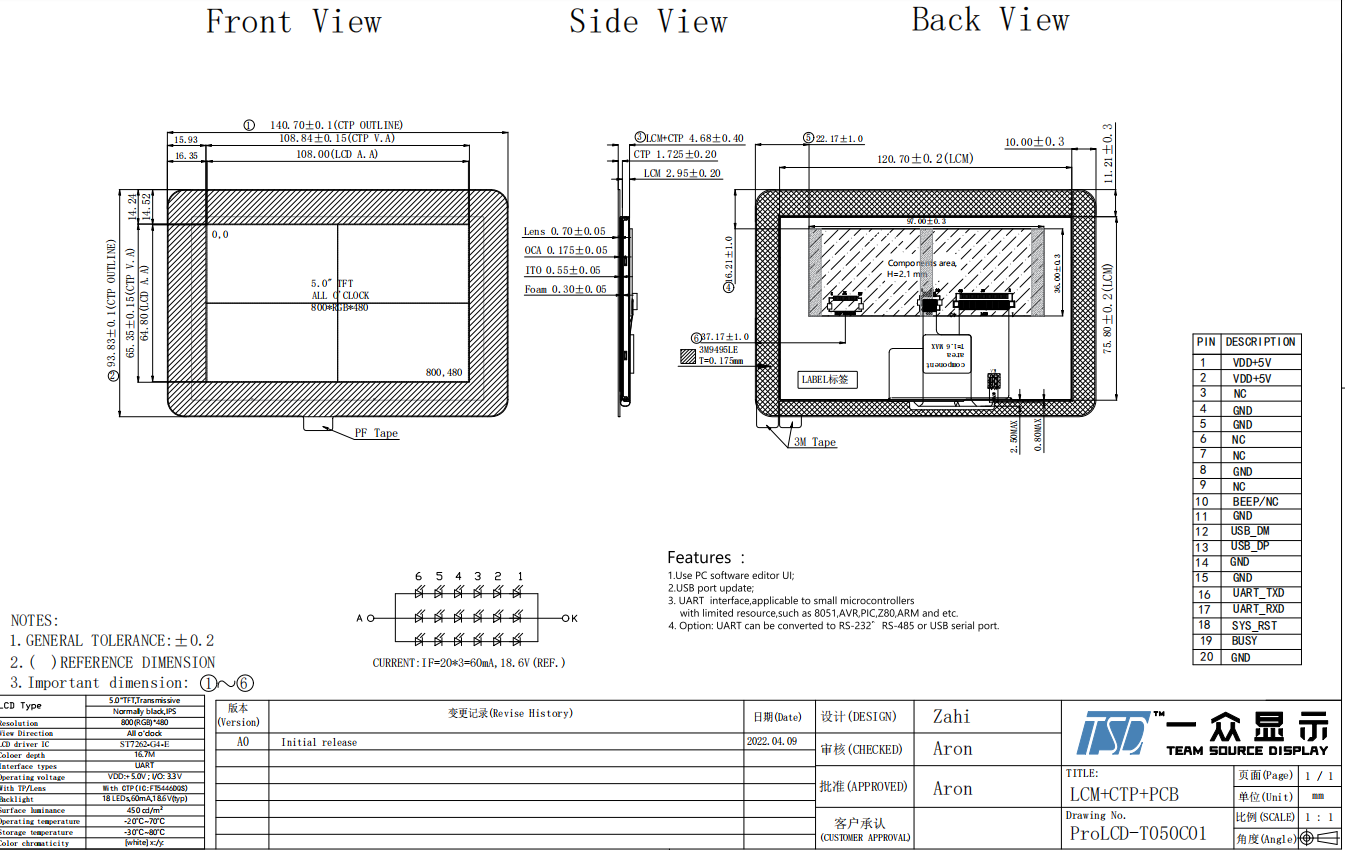

Specificații tehnice
| MĂRIME (INCH) | 5 |
| Număr de parte | ProLCD-T050C01 |
| Rezoluție | 800xRGBx480 |
Contur (mm) |
120.70x75.80x2.95 |
| Zonă Activă (mm) | 108.00x64.80 |
| Unghi de vizionare | IPS |
| Interfață | UART |
| Luminositate (nit) | 450 |
| Circuit Integrat Driver | ST7262-G4-E+FT5446DQS |
| Opțiune touchscreen | LCM+CTP+PCB |
| Despre noi |
 |
Cine este TSD? TEAM SOURCE DISPLAY (TSD) a fost înființată în 2004.
Sediul central se află în Shenzhen,
fabrica este situată în Dongguan.
Domeniul de activitate al TSD acoperă afișaje TFT LCD / ecrane tactile capacitiv / afișaje monocrome / dezvoltare HMI,
producție și vânzare de microcontrolere monolitice.
|
Fabrica noastră
◆ Funcționăm în instalații de producție curate certificate conform ISO 7 (Clasa 10.000), utilizând o gamă completă de echipamente automate importate pentru producție și testare. Această configurație permite automatizarea de înaltă precizie și stabilă pe întreaga durată a fluxului de lucru — de la laminarea panourilor și asamblarea modulelor până la testarea finală a performanței — punând bazele unei consistențe și fiabilități superioare a produselor.
◆ Sprijinit de echipamente avansate, sisteme riguroase de control al calității și inovații tehnologice continue, produsele noastre sunt utilizate pe scară largă în domeniul electronicii de consum, al controlului industrial, al aplicațiilor pentru case inteligente și nu numai, obținând o recunoaștere și încredere extensivă din partea clienților din întreaga lume.
◆ În plus, echipa noastră experimentată de cercetare și dezvoltare este pregătită să ofere sprijin rapid și eficient pentru dezvoltarea de noi produse, oferind soluții complete de proiectare hardware și software adaptate nevoilor clienților.
Târg
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
Certificatul nostru
Compania și-a menținut certificatele ISO 9001 și ISO 14001 începând cu perioada 2017–2018 și și-a extins ulterior acreditările obținând standardele IATF 16949 și ISO 13485 între anii 2019 și 2020.
| Aplicații ale produsului |

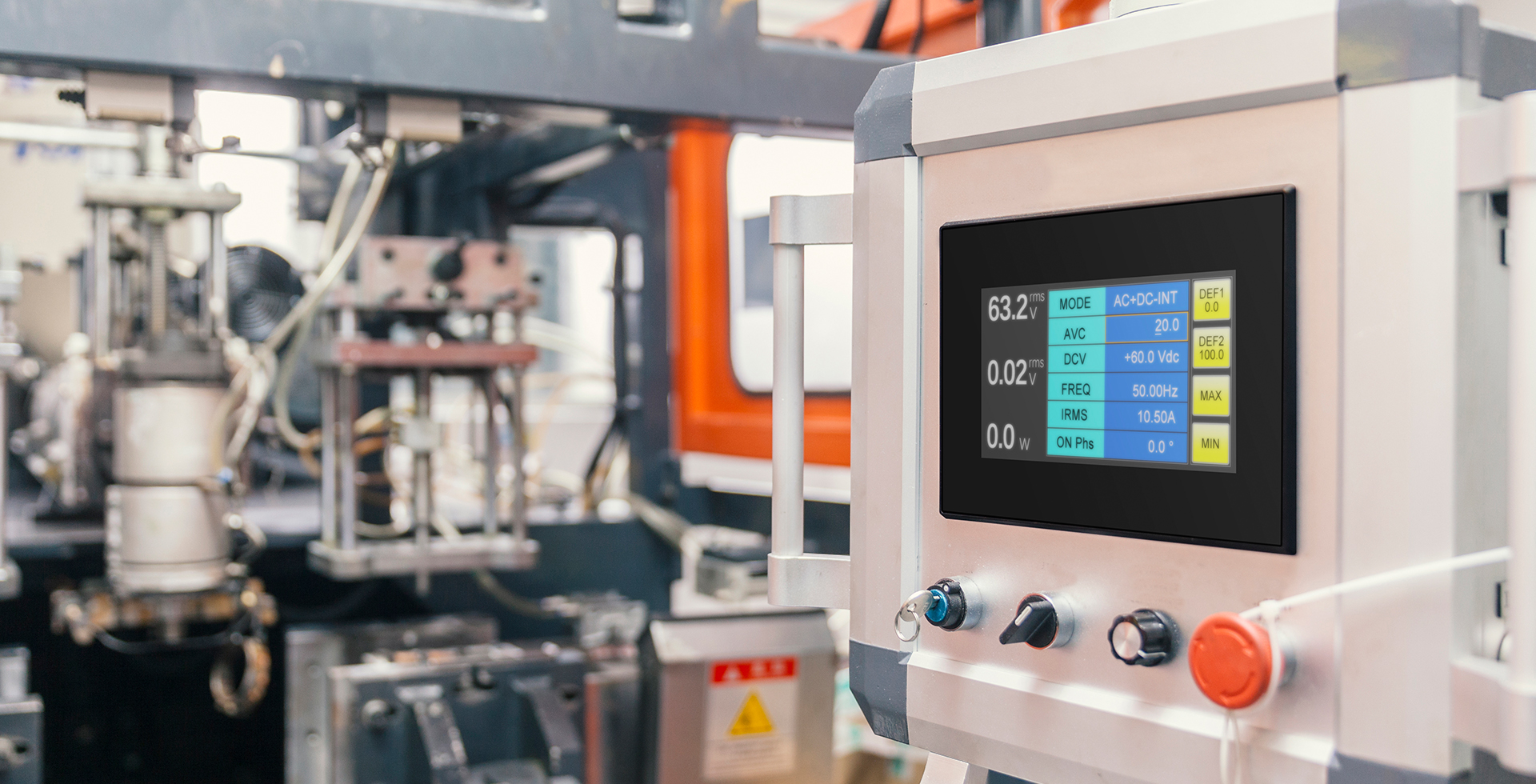

HMI industrial: Ideal pentru înlocuirea butoanelor tradiționale cu o interfață modernă tactilă pentru PLC-uri și echipamente.
Inteligent Acasă Hub: ideal pentru panourile de comandă montate pe perete care gestionează iluminatul, temperatura și securitatea.

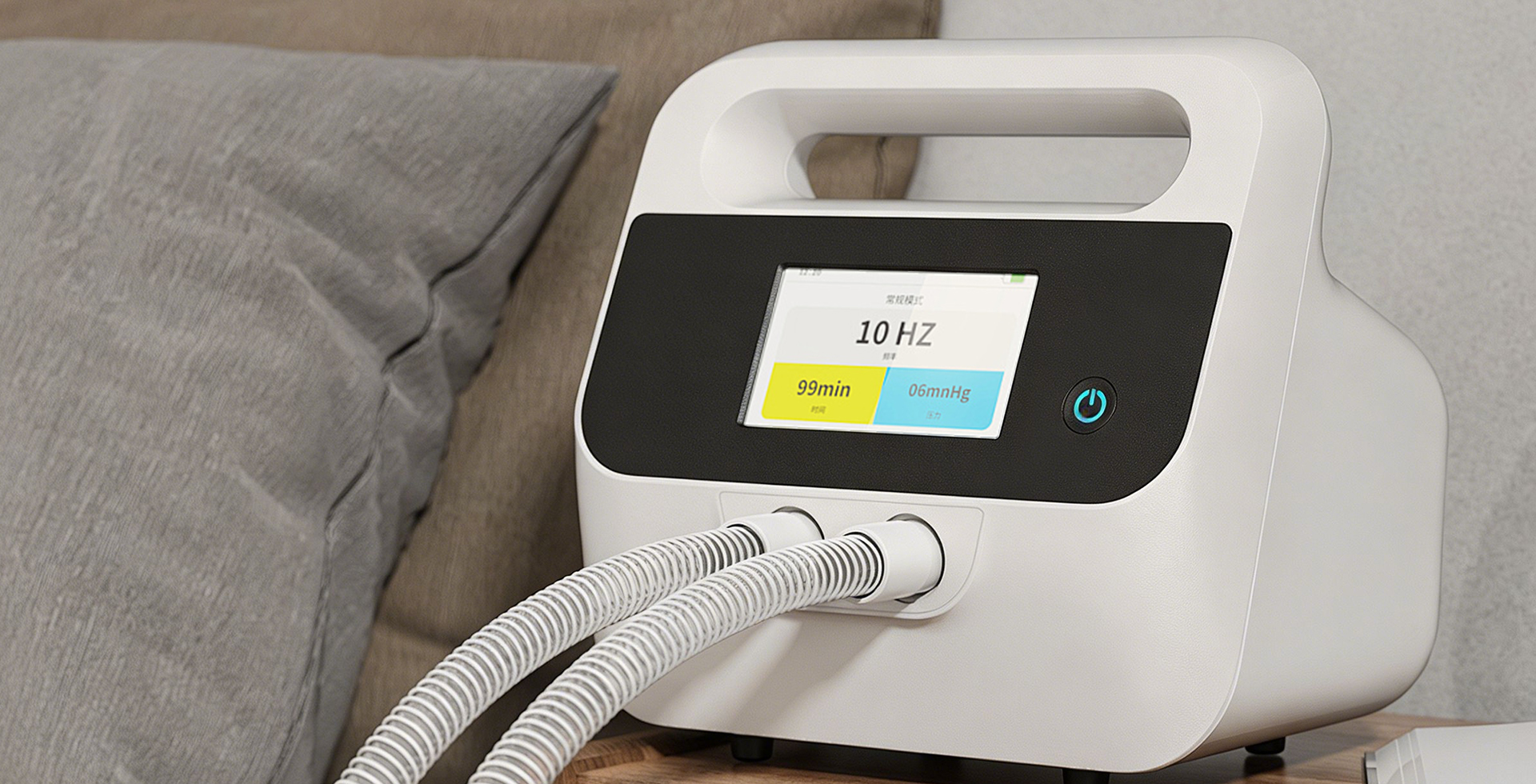

Echipamente medicale și de laborator: soluție de afișare fiabilă pentru monitoarele pacienților și instrumentele de diagnostic care necesită o performanță stabilă.
Internetul lucrurilor (IoT) și proiecte DIY: simplifică dezvoltarea proiectelor bazate pe Raspberry Pi și Arduino prin utilizarea unui port UART/serial simplu.
Automotive și încărcare pentru vehicule electrice (EV): Proiectat pentru camerele de siguranță și interfețele om-mașină (HMI) ale stațiilor de încărcare. Funcționarea la temperaturi largi asigură fiabilitatea în medii severe.
| Ambalare și livrare |
| Întrebări frecvente |
Q: Cum pot să găsesc produsul potrivit?
R: Vă rugăm să ne trimiteți cerințele dumneavoastră; vă vom recomanda produsele noastre standard. Dacă acestea nu corespund, vom efectua ajustările și personalizările necesare.
Q: Cum se personalizează produsul?
R: Procedura de personalizare este următoarea: Clarificarea domeniului de aplicare al proiectului → Completarea formularului de cerințe TSD → Analiză inginerescă → Estimare costuri → Evaluare → Confirmare de către client → Furnizarea desenelor → Confirmare de către client → Producția de eșantioane → Aprobare de către client → Producție de masă
Q: Acceptați comenzi de eșantioane sau comenzi cu cantități mici?
R: Da, puteți plasa comenzi de probe pentru testare mai întâi și comenzi cu cantități mici ca producție pilot (nu mai puțin de MOQ)
Î: Care sunt condițiile de plată?
R: De obicei acceptăm T/T, Paypal, alte condiții să fie negociate.
Î: Ce este timpul de livrare?
R: De obicei 3~5 zile pentru comenzi de probe dacă produsele sunt în stoc, iar 4~5 săptămâni pentru producție în masă (în funcție de cantitate și produs)
