5インチ 800*480 IPSスクリーン UARTインターフェース ST7262-G4-E+FT5446DQS IC ProLCD-T050C01 TFT LCDディスプレイモジュール
産業用グレードのIPS画面（ST7262ドライバーおよびFT5446タッチコントローラー搭載）、3.3V／5V対応
スマートホーム制御および産業用HMIアプリケーション向け高輝度IPSパネル
- 概要
- 関連製品
1. 20年以上の経験があり、TFTおよびP-cap設計分野で強固な実績を有しています。
2. 售前・アフターサービスでの迅速なサポート。製品の設計から最終製品まで顧客をサポートします。
3. ヨーロッパにおける現地の営業チームとエンジニアチームが円滑なコミュニケーションを提供します。
4. すべての取引において、人材重視・品質重視・顧客第一のアプローチを貫き、顧客とともに迅速に成長していきます。
| この製品について |
これは、組込みシステムおよびヒューマン・マシン・インターフェース（HMI）アプリケーション向けに特別に設計された5.0インチTFT LCDディスプレイモジュールです。高品質IPSパネルを採用し、解像度は800×480（WVGA）で、広視野角と 優れた色再現性を実現しています。本モジュールにはST7262-G4-EディスプレイドライバICおよびFT5446DQS静電容量式タッチコントローラが内蔵されています。標準UART（シリアル）インタフェースを備えており、ハードウェア接続およびソフトウェア開発を大幅に簡素化し、複雑なRGB／MCUプログラミングを必要とせずにディスプレイおよびタッチ機能を制御できます。
重要な特徴:
真のIPS技術： 広視野角（85°／85°／85°／85°）と鮮やかな色彩を提供し、横から見ても色かぶりが生じません。
使いやすいUARTインタフェース： 内蔵コントローラボードにより、ディスプレイ更新、画像切り替え、タッチフィードバックなどのシリアルコマンドがサポートされており、メインMCUのリソース負荷を軽減します。
高感度タッチ： FT5446DQSチップを採用し、マルチポイント静電容量式タッチに対応。高速な応答性とスムーズな操作性を実現。
産業用グレードの信頼性： 標準ProLCDシリーズの一部であり、産業用オートメーション、スマートホーム、医療機器における安定した性能が認証されています。
技術仕様
| サイズ (インチ) | 5 |
| 部品番号 | ProLCD-T050C01 |
| 解像度 | 800xRGBx480 |
外形 (mm) |
120.70x75.80x2.95 |
| 有効領域(mm) | 108.00x64.80 |
| 視野角 | IPS |
| インターフェース | UART |
| 明るさ（ニト） | 450 |
| 運転手 | ST7262-G4-E+FT5446DQS |
| タッチオプション | LCM+CTP+PCB |
| 当社について |
 |
TSDとは誰ですか？ TEAM SOURCE DISPLAY（TSD）は2004年に設立されました。
本社は深セン市に所在しています。
工場は東莞市にあります。
TSDの事業範囲には、TFT LCD／静電容量式タッチスクリーン／モノクロディスプレイ／HMI開発が含まれます。
単一チップの製造および販売が含まれます。
|

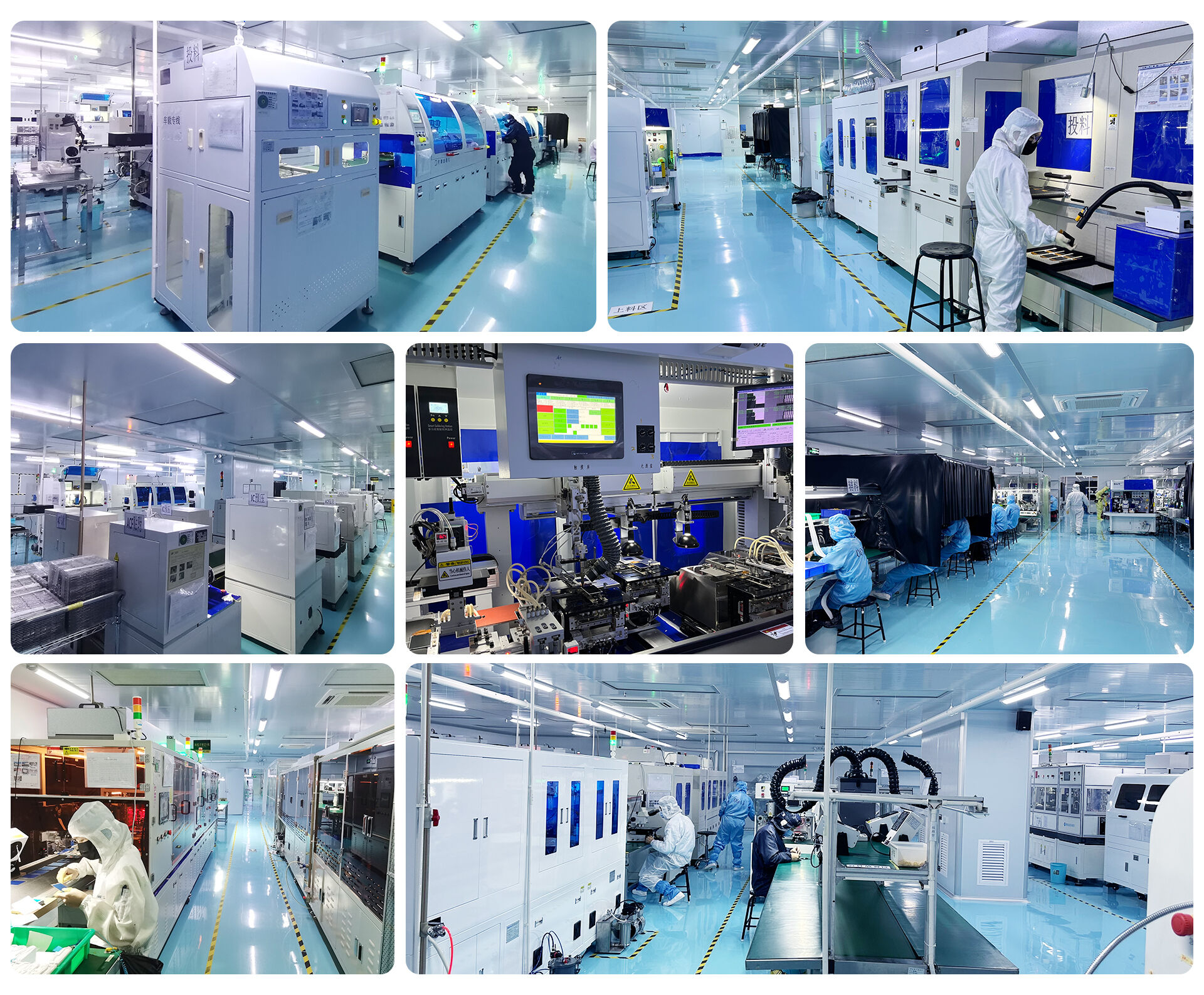

自社工場
◆ ISO 7（クラス10,000）認証済みクリーンルーム内で製造を行い、輸入された完全自動化の生産・検査設備を一式導入しています。これにより、パネルラミネーション、モジュール組立から最終性能検査に至るまで、全工程にわたって高精度かつ安定した自動化を実現し、製品の一貫性と信頼性の基盤を築いています。
◆ 先進の設備、厳格な品質管理システム、および継続的な技術革新を背景に、当社製品は家電製品、産業用制御、スマートホームアプリケーションなど幅広い分野で採用されており、世界中の顧客から広範な評価と信頼を得ています。
◆ さらに、当社の経験豊富なR&Dチームは、迅速かつ効率的な新製品開発支援をいつでも提供可能であり、お客様のニーズに応じた包括的なハードウェアおよびソフトウェア設計ソリューションをご提案します。
展示会
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
 |
 |
 |
|||
|
|
|
当社の証明書
同社は2017～2018年よりISO 9001およびISO 14001の認証を維持しており、2019年から2020年にかけてはIATF 16949およびISO 13485の認証も取得し、認証体制をさらに拡充しました。
| 製品の用途 |
産業用HMI： PLCおよび機械装置向けに、従来のボタンをモダンなタッチインターフェースに置き換えるのに最適です。
スマート 家庭 ハブ： 照明、温度、セキュリティを管理する壁面取付け式制御パネルにも最適です。
医療・実験室機器： 安定したパフォーマンスが求められる患者モニターおよび診断機器向けの信頼性の高いディスプレイソリューションです。
IoTおよびDIY： シンプルなUART／シリアルポートを活用することで、Raspberry PiおよびArduinoプロジェクトの開発を簡素化します。
自動車およびEV充電： バックアップカメラおよび充電ステーション向けHMIとして設計されています。広範囲温度動作により、過酷な環境下でも信頼性を確保します。
| 包装および配送 |
| よくあるご質問（FAQ） |
Q: 適切な製品を見つける方法は？
A：まずご要件をお知らせください。当社の標準製品をおすすめいたします。該当する製品がない場合は、必要な調整およびカスタマイズを行います。
Q: 製品をカスタマイズするにはどうすればいいですか？
A：カスタマイズ手順は以下の通りです：プロジェクト範囲の明確化 → TSD要件フォームの記入 → 工学的分析 → コスト算出 → 評価 → 顧客による確認 → 図面の提供 → 顧客による確認 → サンプリング → 顧客承認 → 量産
Q: サンプル注文や少量注文を受け付けていますか？
はい、まずテスト用にサンプル注文をし、その後少量の試作注文（MOQ以上）をすることができます。
Q: 支払条件は何ですか？
通常、銀行振込やPaypalが利用可能であり、その他の条件については交渉可能です。
納期はどのくらいですか？
A: 通常、在庫がある場合、サンプル注文は3〜5日で、量産は4〜5週間（数量と製品に基づきます）です。
カスタマイズのご要望がございましたら、ぜひお気軽にお問い合わせください。
